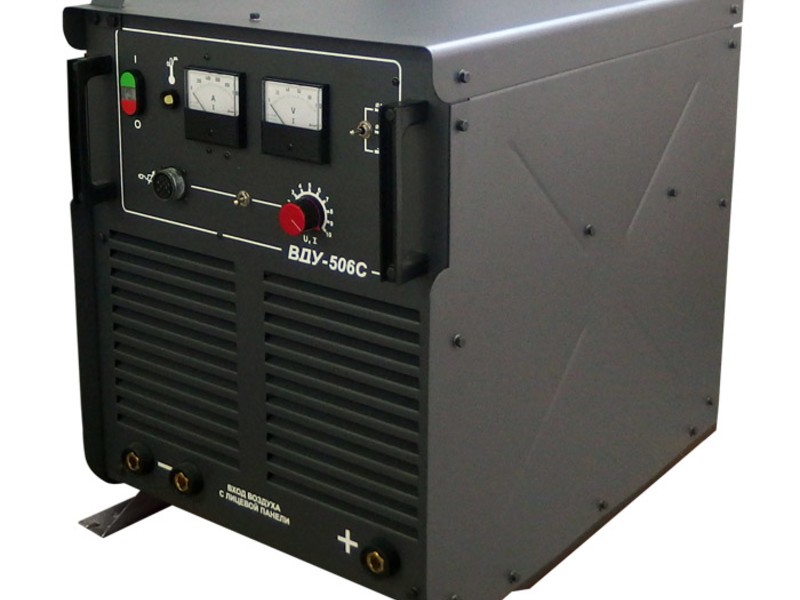

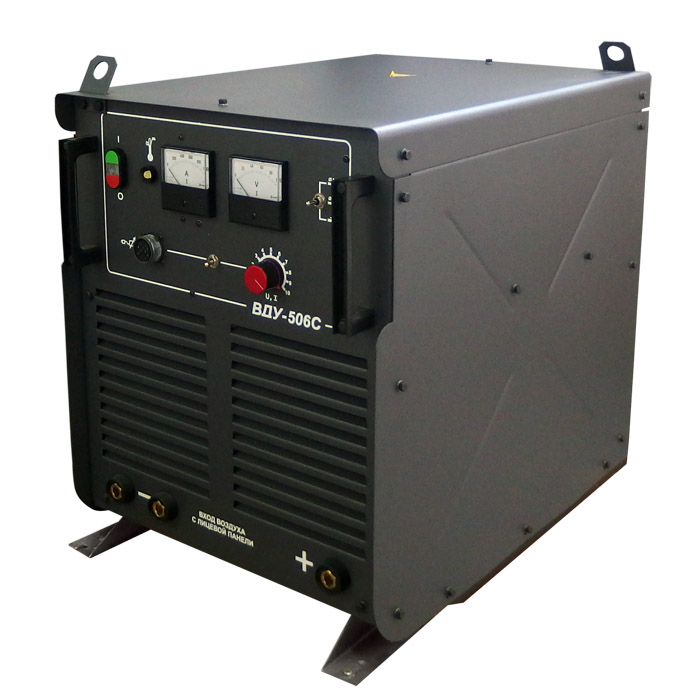

Выпрямитель сварочный ВДУ-506С
Выпрямители сварочные типа ВДУ-506С предназначены для комплектации полуавтоматов дуговой сварки, а так же для ручной дуговой сварки покрытыми электродами (режим ММА). Выпрямитель в комплекте с полуавтоматом предназначен для полуавтоматической сварки плавящейся электродной проволокой в среде защитных газов на постоянном токе (режим МИГ/МАГ). ВДУ-506С может быть использован в качестве источника сварочного напряжения в составе сварочных автоматов, роботов и т.п.
ОСНОВНЫЕ ОСОБЕННОСТИ
• Плавная регулировка сварочного тока в режиме ММА и сварочного напряжения в режиме МИГ/МАГ;
• Улучшенные динамические свойства сварочного процесса;
• Универсальный, так как имеет два вида внешних характеристик: жесткие и падающие;
• Легкое зажигание и устойчивое горение дуги;
• Наличие термозащиты от перегрузки;
• Дистанционное регулирование сварочных параметров с помощью пульта;
• Наличие розетки 36 В для питания подогревателя газа;
• Класс изоляции Н;
• Быстроразъемные, безопасные токовые разъемы;
• Малые габариты и вес по сравнению с аналогами;
• По заказу потребителей возможна поставка выпрямителей с комплектом колес для удобства перемещения;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра |
Режим |
||
MMA |
МIG-MAG | ||
Напряжение питающей сети, В |
380 |
||
Частота питающей сети, Гц |
50 |
||
Hоминальный сварочный ток, Iн, А |
500 |
||
Hоминальное рабочее напряжение на зажимах выпрямителя при номинальном сварочном токе, Uр, В |
40 |
39 | |
Hоминальный режим работы, ПН, % |
60 |
60 |
|
Hаименьший сварочный ток, не более, А |
50 |
60 | |
Hаибольший сварочный ток, не более, А |
500 |
500 | |
Пределы регулирования рабочего напряжения, В |
22-40 |
17-39 | |
Hапряжение холостого хода, В, не более |
70 |
70 | |
Напряжение частотой 50 Гц для питания механизма подачи сварочной проволоки, В |
27 |
||
Напряжение частотой 50 Гц для питания подогревателя углекислого газа, В |
36 |
||
Потребляемая мощность при номинальном токе, кВА, не более |
34 |
||
Масса, кг |
190 |
||
Габаритные размеры, мм |
840х505х685 |
