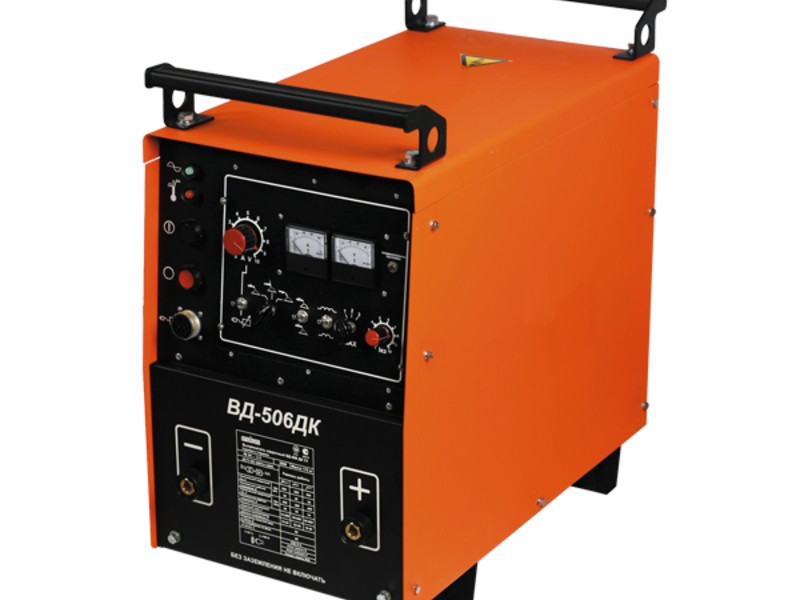

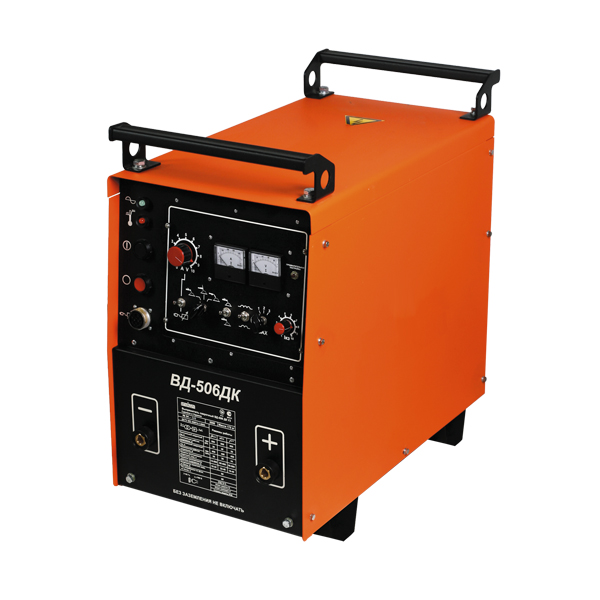

Выпрямитель сварочный ВД-506 ДК
Выпрямитель сварочный ВД-506 ДК предназначен:
1. для сварки углеродистых, легированных и коррозионностойких сталей электродами с основным и целлюлозным покрытием на постоянном токе ( режим ММА-DC);
2. для сварки неплавящимся электродом в среде аргона на постоянном токе (режим ТИГ-DC) всех металлов и сплавов, за исключением алюминия и его сплавов при комплектации выпрямителей блоком управления сварочным процессом БУСП-ТИГ;
3. для полуавтоматической сварки в среде защитных газов на постоянном токе (режим МИГ/МАГ-DC) при комплектации выпрямителей подающим механизмом.
Рекомендуется ВНИИГАЗ и «Всероссийским научно-исследовательским институтом по строительству и эксплуатации трубопроводов, объектов ТЭК» (г. Москва) для строительства нефтегазотрубопроводов, а так же для комплектации передвижных ремонтных станций.
Универсальный источник ВД-506 ДК, специально разработан для сварки стыков труб в трассовых условиях, а так же для использования в качестве источников сварочных головок орбитальной автоматической сварки в среде защитных газов и самозащитными пророшковыми проволоками. В настоящее время есть заключения к технологическим процессам сварки труб, в которые введены в ведомственные руководства «Газпрома» (Россия) по производству сварочных работ на источниках ВД-506ДК при строительстве и ремонте нефтегазотрубопроводов.
Выпрямитель может использоваться в тяжелых условиях эксплуатации на строительстве магистральных трубопроводов, на предприятиях судостроительной, машиностроительной и других отраслях промышленности стационарно или в составе передвижных сварочных агрегатов.
На сегодняшний день источники ВД-506ДК прошли апробацию и успешно эксплуатируются на строительных объектах «Газпром», «Транснефть» и на верфях Северодвинского судостроительного завода «Звездочка» (Россия).
ОСНОВНЫЕ ОСОБЕННОСТИ
• работают при температурах от -40 °С до +50 °С;
• плавная регулировка сварочного тока;
• тиристорное регулирование сварочного тока;
• универсальные, так как имеют три вида вольтамперных характеристик:
• крутопадающая для режима ММА, жесткая для режима МИГ/МАГ, штыковая для режима ТИГ.
• сварка с низким разбрызгиванием;
• оснащены тепловой защитой от перегрузки;
• возможность дистанционного регулирования сварочного тока с помощью пульта;
• точная установка и высокая стабильность сварочного тока, при колебаниях питающей сети и изменениях температуры;
• высокое качество формирования сварочного шва;
• высокая стабильность горения дуги;
• быстроразъемные, безопасные токовые разъемы;
• сниженные габаритные размеры и масса;
• надежность работы и простота обслуживания
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра | MMA-DC | ТИГ-DC | МИГ/МАГ-DC |
Напряжение питающей сети, В (f=50, Гц) | 3х380 | ||
Номинальный сварочный ток, А (при ПВ, %) | 500 (60%); 400(100%) | ||
Пределы регулирования сварочного тока, А | 50-500 | 12-500 | 50-500 |
Номинальное рабочее напряжение, В | 40 | 30 | 40 |
Пределы регулирования рабочего напряжения, В | 22-40 | 12-30 | 17-40 |
Напряжение холостого хода, В, не более | 95 | ||
Диаметр электрода, электродной проволоки, мм | 2-8 | 0,8-8 | - |
Потребляемая мощность при номинальном токе, кВа, не более | 32 | ||
Масса, кг, не более | 192 | ||
Габариты, мм, не более | 700x390x690 |
