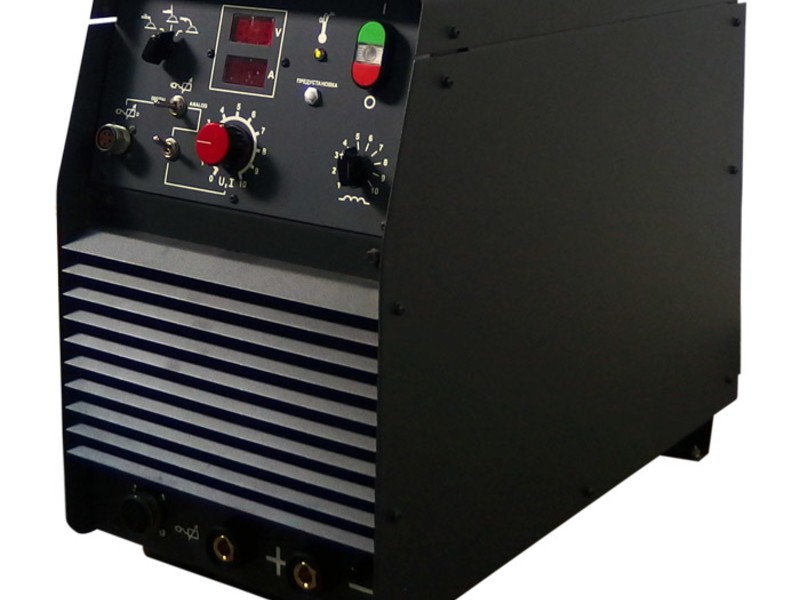

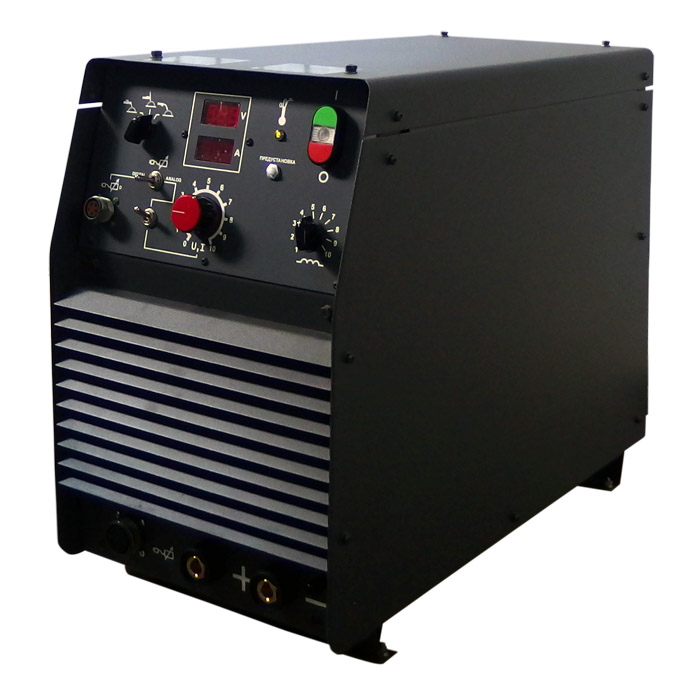

Выпрямитель для дуговой сварки Пионер-5000

Сварочный инвертор для дуговой сварки Пионер-5000 и ПИОНЕР-6000 на основе IGBT – модуля с аналоговой схемой управления и с универсальными внешними характеристиками предназначен:

• Для механизированной сварки плавящимся электродом в среде защитных газов (MIG-MAG)
• Технологической особенностью источников ПИОНЕР-5000 и ПИОНЕР-6000, кроме ручной дуговой сварки, является работа в широком диапазоне напряжений на дуге при механизированной сварке в защитных газах (16-30 В) и токах дуги (от 80 А). Это позволяет выполнять сварку корневых, с формированием обратного валика (на весу), заполняющих и облицовочных слоев шва.
• Для сварки углеродистых, легированных и коррозионностойких сталей на постоянном токе (ММА) металлическими электродами с покрытием. Имеется встроенная функция «Горячий старт». В источнике реализован блок снижения напряжения.
• Для сварки неплавящимся электродом на постоянном токе в среде аргона (TIG) всех металлов, за исключением алюминия и его сплавов.

Ориентировочные значения диаметра электрода и сварочного тока в зависимости от толщины свариваемого металла, при сварке конструкционных сталей в стык в нижнем положении электродами типа АНО, МР3, и др., приведены в таблице:

Диаметр электрода, мм	Оптимальная толщина свариваемого металла, мм	Ориентировочный сварочный ток, А
2,0	1,0-2,0	50-70
3,0	1,5-4,0	80-120
4,0	3,0-6,0	130-170
5,0	5,0-20,0	190-250
6,0	15,0-40,0	260-330

Технические характеристики

Наименование параметра	MMA	TIG	MIG-МАG
Напряжение питающей сети, В	380
Номинальный сварочный ток, А (ПВ60%)	500	500	500
Пределы регулирования сварочного тока, А	50-500
Номинальное рабочее напряжение, В	40	30	39
Пределы регулирования рабочего напряжения, В	22-40	12-30	16,5-39
Напряжение холостого хода, В, не более*	90
Потребляемая мощность, при номинальном токе, кВА, не более	25	20	25
Масса, кг, не более	60
Габариты, мм, не более	680х595х320
* - В режиме ММА напряжение холостого хода снижается до значения ≤12В
