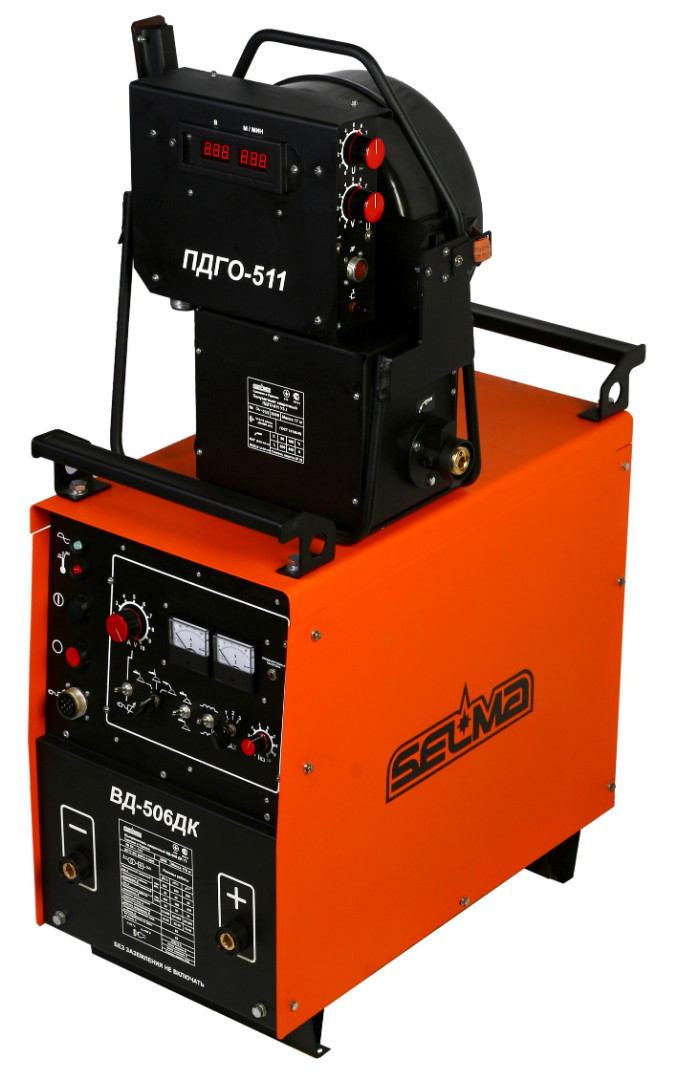

ВД 506ДК и ПДГО-511
Основные особенности комплекта
• Сварка корня шва с формированием обратного валика на весу по технологии вынужденных коротких замыканий (ВКЗ).
• Сварка любым видом проволоки, в т. ч. самозащитной.
• Сварка алюминиевых сплавов толщиной более 1,5 мм в режиме МIG/MAG.
• Низкое разбрызгивание. Разрыв перемычки между про волокой и сварочной ванной происходит при значительно сниженном токе дуги до 70-80 А. Размер капель электродного металла одинаков, процесс стабилен и легко управляется. Таким образом обеспечивается снижение разбрызгивания до 3% и менее при сварке короткой дугой.
• Стрелочная индикация и управление сварочным процессом – на источнике сварочного тока. Цифровая индикация скорости подачи проволоки и напряжения на дуге и возможность их регулирования – на подающем механизме. Также управление сварочными параметрами возможно с помощью пульта дистанционного управления, который входит в комплект поставки.
• Функция «мягкий старт», регулировка времени защиты ванны, заварки кратера, режимы «короткие швы»/«длинные швы».
• Две ступени индуктивности выпрямителя для улучшения характеристик дуги.
• Розетка 36В для питания подогревателя газа (на выпрямителе).
• Индикация тепловой перегрузки выпрямителя.
• Подающий механизм ПДГО-511 специально предназначен для надежной работы в полевых и жестких промышленных условиях: кассета со сварочной проволокой закрыта пластиковым кожухом. Для удобства работы ПДГО-511 снабжен устройством подвешивания на траверсе или консоли.
• Универсальный выпрямитель ВД-506ДК также обеспечивает возможность сварки в режимах ММА, TIG (для сварки в режиме TIG необходима комплектация выпрямителя ВД-506ДК блоком управления БУСП-ТИГ, возбудителем сварочной дуги ВСД-02) на постоянном токе, используется в качестве источника сварочного тока в составе комплекса для автоматической орбитальной сварки «Восход».
Особенности выпрямителя ВД-506ДК в режиме ММА:
• Встроенный БСН для повышения безопасности работы;
• Сварка электродами с основным и с целлюлозным покрытием.
Технические характеристики комплекта ВД-506ДК и ПДГО-511
| Наименование параметра | Значение |
| Диапазон сварочного тока, А | 50-500 |
| Номинальный сварочный ток, А |
500 (ПВ60%) |
|
Источник ВД-506ДК (режим MIG/MAG) |
|
| Напряжение питающей сети, В | 380 |
| Рабочее напряжение, В | 15-40 |
| Напряжение холостого хода, В | 95 |
| Потребляемая мощность, кВА | 32 |
| Масса источника, кг | 175 |
| Размеры источника, мм | 750х390х770 |
|
Подающий механизм ПДГО-511 |
|
| Количество роликов, шт. | 4 |
| Диаметр стальной проволоки, мм | 0,8-2,0 |
| Диаметр порошковой проволоки, мм | 1,2-2,0 |
| Диаметр самозащитной проволоки, мм | 1,6-2,0 |
| Скорость подачи проволоки, м/ч | 60-960 |
| Время предварительной продувки газа, сек | от 0,2 |
| Время продувки газа после сварки, сек | от 0,2 |
| Пределы регулирования задержки отключения выпрямителя (вылет проволоки), сек | 0,1-0,5 |
| Пределы регулирования нарастания скорости подачи проволоки от минимального до установленного значения (мягкий старт), сек | 0,5-4,0 |
| Вместимость сварочной кассеты, кг | 15 |
| Масса подающего механизма, кг | 17 |
| Размеры подающего механизма, мм | 440х290х530 |
Технические характеристики ВД-506ДК в режиме MMA, TIG
| Наименование параметра | MMA | ТIG |
| Диапазон сварочного тока, А | 500 (60%) | |
| Пределы регулирования сварочного тока, А | 60-500 | 12-500 |
| Пределы регулирования рабочего напряжения, В | 22-40 | 12-30 |
| Диаметр электрода, электродной проволоки, мм | 2-8 | 0,8-8 |
