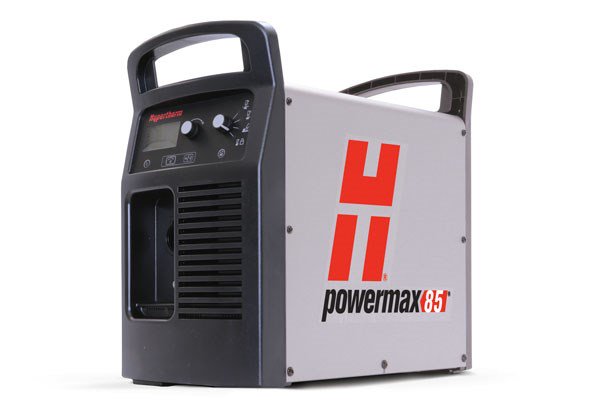

Система плазменной резки Powermax85

Powermax85® — система премиум-класса для резки материала толщиной до 25 мм, имеет такие же функции и параметры, как и система Powermax65®, однако при этом ее мощность выше, поскольку сила выходного тока составляет 85 А. В конструкции этой системы, которая разработана для максимизации времени бесперебойной работы и производительности, воплощены новейшие технологические разработки, такие как технология Smart Sense™, которая позволяет автоматически регулировать давление газа. Благодаря целому ряду доступных конфигураций, в которых выполнены резаки Duramax™, операторы могут выбрать именно тот инструмент, который лучше всего подходит для данного задания: ручной резки или строжки, автоматизированной резки в портативном варианте, резки с использованием координатного стола и роботизированной резки или строжки.





Максимальная производительность

  • Задания выполняются быстрее, поскольку скорость резки низкоуглеродистой стали толщиной 12 мм в полтора раза выше по сравнению с аналогичным показателем для кислородной резки
  • Превосходное качество резки и строжки позволяет сократить время, которое затрачивается на шлифование и подготовку кромок
  • Несколько простых в использовании исполнений резака позволят справиться с широким диапазоном заданий на одной системе

Простота использования для резки и строжки

  • Нет необходимости менять давление газа, поскольку технология Smart Sense™ постоянно обеспечивает его правильную настройку
  • Технология SpringStart™ обеспечивает согласованный запуск и большую надежность резака
  • Контактная резка на максимальной мощности с использованием запатентованного экрана, который сокращает образование окалины для более однородной резки

Прочность и надежность

  • Надежность Hypertherm Certified™ означает, что система гарантированно работает с максимально возможной производительностью в средах с наиболее сложными условиями
  • Резаки Duramax™ характеризуются высокой ударопрочностью и термостойкостью





Технические характеристики

Значения входного напряжения

CSA

200–480 В, 1-ф., 50/60 Гц
200–600 В, 3-ф., 50/60 Гц

CE

380/400 В, 3-ф., 50/60 Гц

Входной ток при 12,2 кВт

CSA

200/208/240/480 В, 1-ф., 70/68/58/29 А
200/208/240/480/600 В, 3-ф., 42/40/35/18/17 А

CE

380/400 В, 3-ф., 20,5/19,5 А

Выходной ток

25–85 A

Номинальное выходное напряжение

143 В пост. тока

Рабочий цикл при 40 °C

CSA

60 % при 85 А, 230–600 В, 3-ф.
60 % при 85 А, 480 В, 1-ф
50 % при 85 А, 240 В, 1-ф
50 % при 85 А, 200–208 В, 3-ф.
40 % при 85 A, 200–208 В, 1-ф.
100 % при 66 А, 230–600 В, 1/3-ф.

CE

60 % при 85 А, 380/400 В, 3-ф
100 % при 66 А, 380/400 В, 3-ф

Напряжение холостого хода

CSA

305 В пост. тока

CE

270 В пост. тока

Размеры с ручками

500 мм Г x 234 мм Ш x 455 мм В

Масса с резаком 7,6 м

CSA

32 кг

CE

28 кг

Источник газа

Чистый, сухой, обезжиренный воздух или азот

Рекомендуемые скорость потока
и давление газа на входе

Резка: 189 л/мин при 5,9 бар
Строжка: 212 л/мин при 4,8 бар

Длина силового кабеля

3 м

Тип источника тока

Инвертор — БТИЗ (биполярный транзистор с изолированным затвором)



Операционные данные

Толщина

Толщина

Скорость резки



Резка

Рекомендуемая

25 мм

500 мм/мин



32 мм

250 мм/мин

Предельная (ручная резка)

38 мм

125 мм/мин

Прожиг *

20 мм



* Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака
