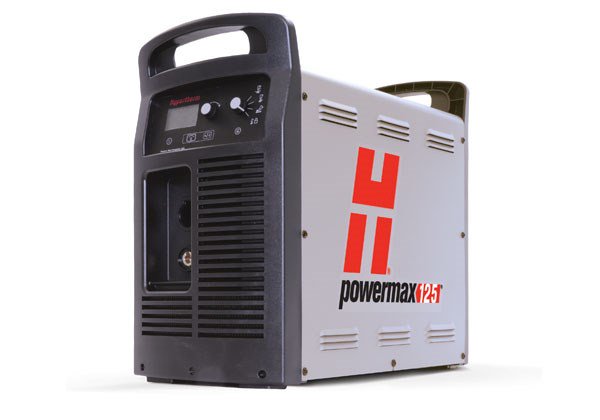

Система плазменной резки Powermax125
Благодаря максимальной мощности и производительности воздушно-плазменной резки система плазменной резки Powermax125® обеспечивает высокую скорость резки металлов большой толщины. Система может выполнять краткосрочные циклы резки и строжки в самых сложных заданиях и обеспечивает 100 %-ный рабочий цикл, толщину механизированного прожига 25 мм и высокую скорость снятия металла при строжке. Кроме того, используя эту систему, Вы получите в свое распоряжение новейшие технологические разработки, такие как технология Smart Sense™, которая позволяет автоматически регулировать давление газа. Резаки Duramax™ Hyamp исполнены в одиннадцати вариантах. Благодаря этому, систему можно использовать в широком диапазоне работ по ручной резке, автоматизированной резке в портативном варианте, резке с использованием координатного стола, резки в труднодоступных местах и роботизированной резки и строжки.
Максимальная производительность
- Задания выполняются быстрее, поскольку скорость резки низкоуглеродистой стали толщиной 12 мм в полтора раза выше по сравнению с аналогичным показателем для кислородной резки
- Превосходное качество резки и строжки позволяет сократить время, которое затрачивается на шлифование и подготовку кромок
- Несколько простых в использовании исполнений резака позволят справиться с широким диапазоном заданий на одной системе
Простота использования для резки и строжки
- Нет необходимости менять давление газа, поскольку технология Smart Sense™ постоянно обеспечивает его правильную настройку
- Технология SpringStart™ обеспечивает согласованный запуск и большую надежность резака
- Контактная резка на максимальной мощности с использованием запатентованного экрана, который сокращает образование окалины для более однородной резки
Более низкие эксплуатационные затраты
- Срок службы расходных деталей до четырех раз выше по сравнению с другими системами в данном диапазоне силы тока
- Функция определения окончания срока службы электрода позволяет предотвратить повреждение резака и заготовки, которое может возникнуть в результате автоматического прекращения подачи питания при износе электрода
Прочность и надежность
- Надежность Hypertherm Certified™ означает, что система гарантированно работает с максимально возможной производительностью в средах с наиболее сложными условиями
- Резаки Duramax™ характеризуются высокой ударопрочностью и термостойкостью
Технические характеристики
|
Значения входного напряжения |
CSA |
480/600 В, 3-ф., 50/60 Гц |
|
CE |
400 В, 3-ф., 50/60 Гц |
|
|
CCC |
380 В, 3-ф., 50/60 Гц |
|
|
Входной ток при 21,9 кВт |
300/400/480/600 В, 38/36/31/24 А |
|
|
Выходной ток |
30–125 А |
|
|
Номинальное выходное напряжение |
175 В пост. тока |
|
|
Рабочий цикл при 40 °C |
100 % при 125 А |
|
|
Напряжение холостого хода |
|
|
|
Размеры с ручками |
592 мм Г; 274 мм Ш; 508 мм В |
|
|
Масса с резаком 7,6 м |
|
|
|
Источник газа |
Чистый, сухой, обезжиренный воздух или азот |
|
|
Рекомендуемые скорость потока |
Резка: 260 л/мин при 5,9 бар |
|
|
Длина входящего силового кабеля |
3 м * |
|
|
Тип источника тока |
Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) |
|
|
Требования к приводу двигателя |
40 кВт для полного вывода 125 А |
|
|
Сертификаты |
Сертификат CSA позволяет использовать оборудование в Северной и Южной Америке и Азии, за исключением Китая. |
|
|
Гарантия |
Гарантия на источники тока — 3 года, на резаки — 1 год. |
|
*Некоторые модели CCC поставляются без сетевого кабеля.
Операционные данные
|
Толщина |
Толщина |
Скорость резки |
|
|
Резка |
|
|
Рекомендуемая |
38 мм |
457 мм/мин |
|
|
44 мм |
250 мм/мин |
|
Предельная (ручная резка) |
57 мм |
125 мм/мин |
|
Прожиг * |
25 мм |
|
* Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака
|
Толщина |
Скорость съема металла |
Профиль кромки |
|
|
Строжка |
|
|
Типичная строжка |
12,52 кг/ч |
4,3–7,9 мм (Г) x 6,1–9,9 мм (Ш) |
