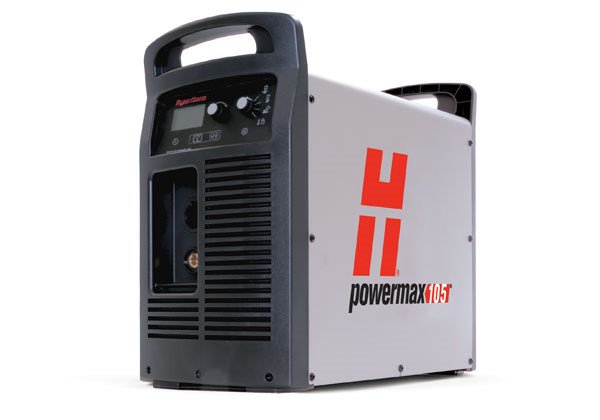

Система плазменной резки Powermax105

Рабочий цикл и производительность системы плазменной резки Powermax105® позволяют ей отлично справляться с сложными заданиями промышленной резки и строжки металла. Система Powermax105 обеспечивает превосходные возможности резки листов металла толщиной до 32 мм. Кроме того, в конструкции системы воплощены новейшие технологические разработки, такие как технология Smart Sense™, которая позволяет автоматически регулировать давление газа. Система комплектуется резаками Duramax семи различных исполнений. Благодаря этому систему можно использовать в широком диапазоне работ по ручной резке, автоматизированной резке в портативном варианте, резке с использованием координатного стола и роботизированной резке и строжке.



Максимальная производительность

  • Задания выполняются быстрее, поскольку скорость резки низкоуглеродистой стали толщиной 12 мм в полтора раза выше по сравнению с аналогичным показателем для кислородной резки
  • Превосходное качество резки и строжки позволяет сократить время, которое затрачивается на шлифование и подготовку кромок
  • Несколько простых в использовании исполнений резака позволят справиться с широким диапазоном заданий на одной системе

Простота использования для резки и строжки

  • Нет необходимости менять давление газа, поскольку технология Smart Sense™ постоянно обеспечивает его правильную настройку
  • Технология SpringStart™ обеспечивает согласованный запуск и большую надежность резака
  • Контактная резка на максимальной мощности с использованием запатентованного экрана, который сокращает образование окалины для более однородной резки

Прочность и надежность

  • Надежность Hypertherm Certified™ означает, что система гарантированно работает с максимально возможной производительностью в средах с наиболее сложными условиями
  • Резаки Duramax™ характеризуются высокой ударопрочностью и термостойкостью



Технические характеристики

Значения входного напряжения

CSA

200–600 В, 3-ф., 50/60 Гц

CE

400 В, 3-ф., 50/60 Гц
200–400 В, 3-ф., 50/60 Гц

CCC

380 В, 3-ф., 50/60 Гц

Входной ток при 16,8 кВт

200/208/240/380/400/480/600 В, 58/56/49/28/25/22 А

Выходной ток

30–105 А

Номинальное выходное напряжение

160 В пост. тока

Рабочий цикл при 40 °C

80 % при 105 А

Напряжение холостого хода

  • 200–600 В CSA: 300 В пост. тока
  • 380 В CCC и 230–400 В CE: 288 В пост. тока
  • 400 В CE: 292 В пост. тока

Размеры с ручками

592 мм Г; 274 мм Ш; 508 мм В

Масса с резаком 7,6 м

  • 200–600 В CSA: 45 кг
  • 380 В CCC/400 В CE: 41 кг
  • 230–400 В CE: 45 кг

Источник газа

Чистый, сухой, обезжиренный воздух или азот

Рекомендуемые скорость потока
и давление газа на входе

Резка: 217 л/мин при 5,9 бар
Строжка: 227 л/мин при 4,8 бар

Длина входящего силового кабеля

3 м *

Тип источника тока

Инвертор — БТИЗ (биполярный транзистор с изолированным затвором)

Требования к приводу двигателя

30 кВт для полного вывода 105 А

Сертификаты

Сертификат CSA позволяет использовать оборудование в Северной и Южной Америке и Азии, за исключением Китая.
Система имеет следующие сертификаты: CE, C-Tick (галочка в букве C), CU/ГОСТ, УкрСЕПРО и AAA. Эти сертификаты позволяют использовать ее в странах ЕС, Австралии, Беларуси, Казахстане, России, Сербии, Украине и других странах, в которых данные сертификаты применимы.
CCC — для использования в Китае.

Гарантия

Гарантия на источники тока — 3 года, на резаки — 1 год.

*Некоторые модели CCC поставляются без сетевого кабеля.



Операционные данные

Толщина

Толщина

Скорость резки



Резка

Рекомендуемая

32 мм

500 мм/мин



38 мм

250 мм/мин

Предельная (ручная резка)

50 мм

125 мм/мин

Прожиг *

22 мм



* Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака
