MAXPRO 200, HYPERTHERM, расходники

Механизированные резаки

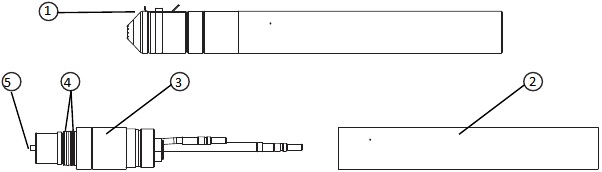

Прямой резак





Позиция    Номер детали       Описание



     1                 428024                Узел механизированного резака с соединительной муфтой 2,0 дюйма

                         228937                Узел механизированного резака с соединительной муфтой 1-3/4 дюйма

     2                  220943                Соединительная муфта резака: 2 дюйма

                         220942                Соединительная муфта резака: 1-3/4 дюйма

     3                  420087                Основной корпус прямого резака

     4                  044026                Уплотнительное кольцо: 1,239 дюйма х 0,070 дюйма

     5                  220521                Труба водяного охлаждения

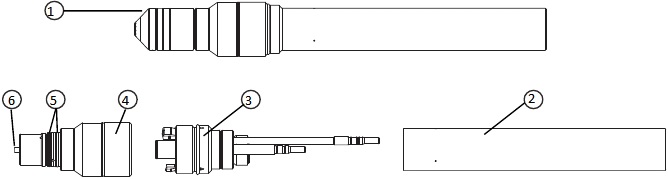

Резак с возможностью быстрого отключения







Позиция    Номер детали       Описание



     1                 428027               Узел резака с возможностью быстрого отключения с соединительной муфтой

                                                    2,0 дюйма

                         428028              Узел резака с возможностью быстрого отключения с соединительной муфтой

                                                     1-3/4 дюйма

     2                  220943                Соединительная муфта резака: 2 дюйма

                         220942                Соединительная муфта резака: 1-3/4 дюйма

     3                  420033                Разъем резака с возможностью быстрого отключения

     4                  220921                Основной корпус резака с возможностью быстрого отключения

     5                  044026                Уплотнительное кольцо: 1,239 дюйма х 0,070 дюйма

     6                  220521                Труба водяного охлаждения



Шланговые пакеты

Номер детали                 Длина

229477                                 7,5 м

229478                                 15 м

229479                                 23 м

229480                                 30 м

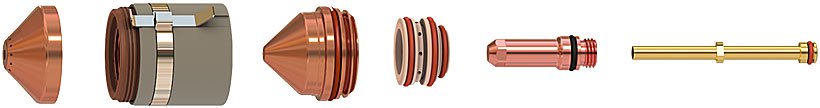

Расходные детали

Защитный                  Защитный                     Сопло          Завихритель            Катод                         Трубка охлаждения

экран                          колпак



Воздух – низкоуглеродистая сталь / нержавеющая сталь / алюминий

Сила тока Защитный экран Защитный колпачок Сопло Завихритель Электрод Труба водяного охлаждения
50 А 220532 220936 омический 220890 220529 220528 220521
    220935
130 А 220536 220936 омический 220892 220488 220487 220521
    220935
200 А 420045 220936 омический 420044 220488 220937 220521
    220935



O2 – низкоуглеродистая сталь

Сила тока Защитный экран Защитный колпачок Сопло Завихритель Электрод Труба водяного охлаждения
50 А 220532 220936 омический 220891 220529 220528 220521
    220935
130 А 220491 220936 омический 220893 220488 220487 220521
    220935
200 А 220832 220936 омический 220831 220834 220937 220521
    220935



N2 – нержавеющая сталь / алюминий

Сила тока Защитный экран Защитный колпачок Сопло Завихритель Электрод Труба водяного охлаждения
130 А 220536 220936 омический 220892 220529 020415 220521
    220935
200 А 420045 220936 омический 420044 220529 020415 220521
    220935
