HSD 130, HYPERTHERM, расходники

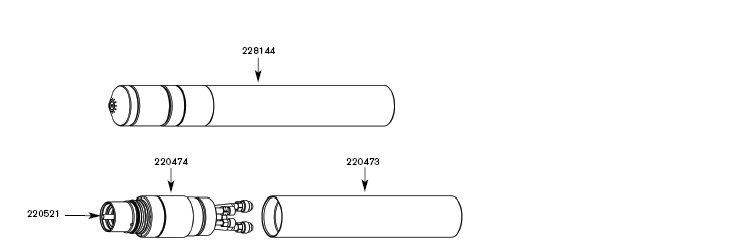

Резак в сборе

Номер детали            Описание
     228144                      HSD механизированный резкак в сборе
     220521                      Трубка охлаждения
     220474                      Головка плазматрона
     220473                      Соединительная муфта (тубус)



Шланговые пакеты

Номер детали                 Длина

228050                                 7,5 м

228051                                  15 м





Защитный                  Защитный                     Сопло          Завихритель            Катод                         Трубка охлаждения

экран                          колпак





Воздух – низкоуглеродистая сталь / нержавеющая сталь / алюминий

Сила тока Защитный экран Защитный колпачок Сопло Завихритель Электрод Труба водяного охлаждения
45 А 220532 220578 омический 220525 220529 220528 220521
    220490
130 А 220536 220578 омический 220492 220488 220487 220521
    220490



O2 – низкоуглеродистая сталь

Сила тока Защитный экран Защитный колпачок Сопло Завихритель Электрод Труба водяного охлаждения
50 А 220532 220578 омический 220530 220529 220528 220521
    220490
130 А 220491 220578 омический 220489 220488 220487 220521
    220490



N2 – нержавеющая сталь

Сила тока Защитный экран Защитный колпачок Сопло Завихритель Электрод Труба водяного охлаждения
45 А 220532 220534 омический 220525 220529 220528 220521
    220533
130 А 220536 220578 омический 220535 220488 020415 220521
    220490



H35 – нержавеющая сталь/аллюминий

Сила тока Защитный экран Защитный колпачок Сопло Завихритель Электрод Труба водяного охлаждения
130 А 220536 220534 омический 220535 220529 020415 220521
    220533
