HPR 800XD, HYPERTHERM, расходники

Резак в сборе



     1                  228599                Механизированный резак HPR 800XD в сборе

     2                  220706               Резак с возможностью быстрого отключения

     3                  220881                Трубка водяного охлаждения

     4                  220705                Разъем блока быстрого отключения

     5                  220789                Соединительная муфта резака в сборе: стандартная, 181 мм

                         220788                Соединительная муфта резака в сборе: короткая, 114 мм

                          220790                Соединительная муфта резака в сборе: длинная, 248 мм

     6                  104269                Накидной ключ 2 дюйма

                          128879                Комплект резака: уплотнительные кольца, труба водяного охлаждения и уплотнение

                          128880                Комплект быстрого отключения: уплотнительное кольцо и разъем



Шланговые пакеты (со стандартными газовыми шлангами 1829 мм)

Номер детали                 Длина

228291                                   2 м

228292                                   3 м

228293                                  4,5 м

228294                                   6 м

228295                                  7,5 м

228296                                   10 м

228297                                    15 м



Шланговые пакеты (с удлинеными газовыми шлангами 2438 мм)

Номер детали                 Длина

228410                                   2 м

228411                                   3 м

228412                                  4,5 м

228413                                   6 м

228414                                  7,5 м

228415                                   10 м

228416                                    15 м



Расходные части



Низкоуглеродистая сталь

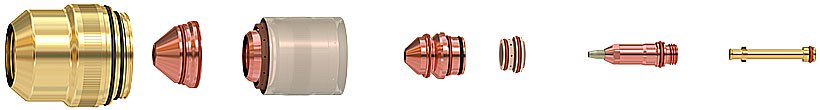

    Защитный    Защитный   Колпак сопла           Сопло       Завихритель           Катод                   Трубка охлаждения

         колпак             экран

Сила тока Защитный
колпачок
Защитный экран Кожух
сопла
Сопло Завихритель Электрод Электрод
SilverPlus
Труба водяного охлаждения
30 A 220747 220194 220754 220193 220180 220192 ______ 220340
50 А 220747 220555 220754 220554 220553 220552 ______ 220340
80 А 220747 220189 220756 220188 220179 220187 420566 220340
130 А 220747 220183 220756 220182 220179 220181 220665 220340
200 А 220637 220761 220757 220354 220353 220352 220666 220340
260 А 220637 220764 220760 220439 220436 220435 220668 220340
400 А 220637 220636 220635 220632 220631 220629

420530

220571
80 А, резка со скосом 220637 220742 220845 220806 220179 220802 ______ 220700
130 А, резка со скосом 220637 220742 220740 220646 220179 220649 ______ 220700
200 А, резка со скосом 220637 220658 220845 220659 220353 220662 ______ 220700
260 А, резка со скосом 220637 220741 220740 220542 220436 220541 ______ 220571
* 260 А, резка со скосом 220637 220897 220896 220898 220436 220899 ______ 220571
400 А, резка со скосом 220637 220636 220635 220632 220631 220629 ______ 220571

* Рекомендуется использовать, если при использовании стандартных расходных деталей возникают проблемы с чрезмерным выгаром или с пропусками зажигания резака.





         Защитный       Защитный            Колпак сопла             Сопло    Завихритель              Катод        Трубка охлаждения

            колпак             экран



Нержавеющая сталь

Сила тока Защитный
колпачок
Защитный экран Кожух
сопла
Сопло Завихритель Электрод SilverPlus Труба водяного охлаждения
45 А 220747 220202 220755 220201 220180 220308   220340
60 A, HDi 220747 220815 220814 220847 220180 220339   220340
80 А 220747 220338 220755 220337 220179 220339   220340
130 А 220747 220198 220755 (H35) 220197 220179 220307   220340
      220756 (N2)
200 А 220637 220762 220758 220343 220342 220307   220340
260 А 220637 220763 220758 220406 220405 220307   220340
400 А 220637 220707 220712 220708 220405 220709   220571
600 А 220637 220707 220635 (H35) 220859 220353 (H35) 220709   220571
      220885 (N2)   220405 (N2)
800 А
не более 100 мм
220637 220886 220885 220884 220353 220882   220881
800 А
более 100 мм
220637 220886 220712 220884 220350 220882   220881
130 А, резка со скосом 220637 220738 220739 220656 220179 220606   220571
260 А, резка со скосом 220637 220738 220739 220607 220405 220606   220571
400 А, резка со скосом 220637 220707 220712 220708 220405 220709   220571
600 A, резка со скосом 220637 220707 220635 (H35) 220859 220353 (H35) 220709   220571
      220885 (N2)   220405 (N2)
800 А, резка со скосом
не более 100 мм
220637 220886 220885 220884 220353 220882   220881
800 А, резка со скосом
более 100 мм
220637 220886 220712 220884 220350 220882   220881



Алюминий

Сила тока Защитный
колпачок
Защитный экран Кожух
сопла
Сопло Завихритель Электрод SilverPlus Труба водяного охлаждения
45 А 220747 220202 220756 220201 220180 220308   220340
130 А 220747 220198 220755 (H35) 220197 220179 220307 (H35)   220340
      220756 (воздух)     220181 (воздух)
200 А 220637 220762 220759 220346 220342 220307   220340
260 А 220637 220763 220758 220406 220405 220307   220340
400 А 220637 220707 220712 220708 220405 220709   220571
600 А 220637 220707 220712 (H35) 220859 220353 (H35) 220709   220571
      220885 (N2)   220405 (N2)
800 А
не более 100 мм
220637 220886 220885 220884 220353 220882   220881
800 А
более 100 мм
220637 220886 220712 220884 220350 220882   220881
