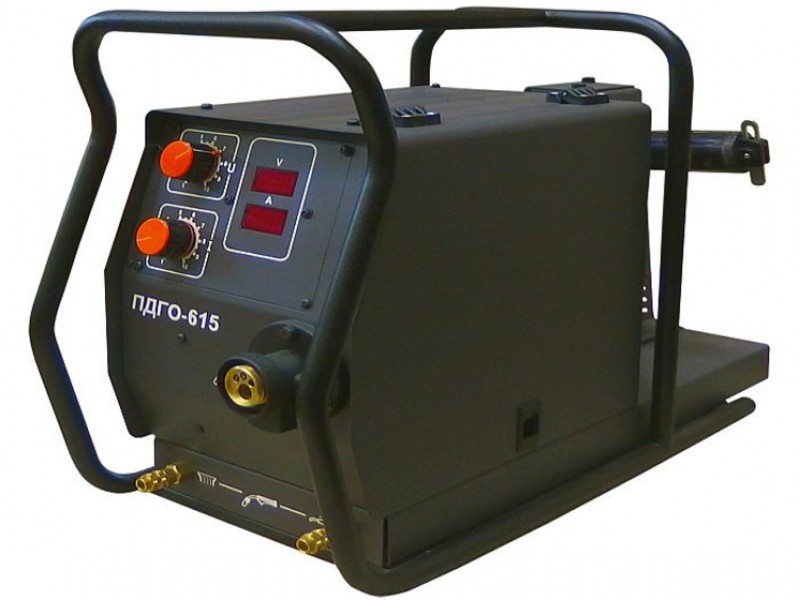

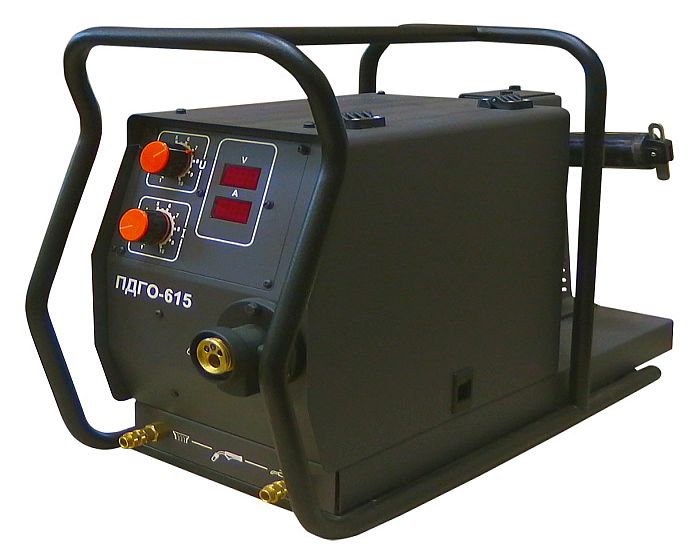

Подающий механизм ПДГО-615
Полуавтомат для дуговой сварки ПДГО-615 У3.1 предназначен для дуговой сварки изделий из малоуглеродистых и низколегированных сталей плавящимся электродом на постоянном токе в среде защитных газов или самозащитной порошковой проволокой. Полуавтомат имеет независимое, плавное регулирование скорости подачи электродной проволоки, которое регулируется ручкой потенциометра, расположенного на механизме подачи. Управление полуавтоматом осуществляется с помощью органов управления, расположенных на передней панели и в отсеке механизма подачи, а также от кнопки на горелке.
Полуавтомат изготавливается в следующих исполнениях:
– исполнение 05 – без цифровой индикации тока и напряжения;
– исполнение 06 – с цифровой индикацией тока и напряжения для совместной работы с выпрямителем ВДУ-508 У3 серия 05 исполнение 03.
На полуавтомате индицируются предварительные установки задания напряжения и скорости, значения сварочного тока и напряжения.
Индикация имеет режим учета падения напряжения в сварочных кабелях от источника к полуавтомату.
В данном исполнении полуавтомата на плате управления приводом подачи установлена электронная защита, которая ограничивает напряжение на двигателе при превышении номинального тока. Также на плате управления установлен плавкий предохранитель 10А, который отключает цепь питания двигателя мотор-редуктора.
Органы управления и функциональные возможности полуавтомата
Полуавтомат имеет 3 режима работы:
- "Заправка проволоки"
- "Продувка газа"
- "Сварка".
В режиме "Сварка" полуавтомат обеспечивает:
- Возможность работать в режимах "Длинные (4Т)/ короткие швы (2Т)";
- Дистанционную регулировку выходного напряжения выпрямителя;
- Дистанционное включение/выключение выходного напряжения выпрямителя;
- Регулировку времени задержки отключения сварочного выпрямителя по
окончании сварки ("Вылет проволоки");
- Регулировку времени изменения скорости подачи сварочной проволоки
от минимального до установленного значения (" Мягкий старт");
- Регулировку времени продувки газа до и после сварки.
Технические характеристики
Наименование параметра | Значение |
Напряжение питания, В | 42 |
Частота, Гц | 50 |
Номинальный сварочный ток, А | 630 |
Номинальный режим работы (ПВ), % | 100 |
Пределы регулирования сварочного тока, А* | 50-630 |
Диаметр стальной сплошной проволоки, мм | 1,2-2,0 |
Диаметр порошковой проволоки, мм | 1,2-3,2 |
Пределы регулирования скорости подачи электродной проволоки, м/ч** | 0-1200 |
Пределы регулирования времени предварительной продувки газа, с (только в режиме "Короткие швы") |
0,2-1,2 |
Пределы регулирования времени продувки газа после сварки (защита сварочной ванны), с (только в режиме "Короткие швы") |
0,2-2,0 |
Пределы задержки времени отключения выпрямителя (вылет проволоки), с | 0,2-1,5 |
Пределы регулирования времени нарастания скорости подачи электродной проволоки от минимального до установленного значения (мягкий старт), с | 0,2-2,0 |
Габаритные размеры (с колесами Ø60 мм, установленными на изделии): - Длина: - без кассеты со сварочной проволокой, мм, не более - с кассетой, мм, не более - Ширина, мм, не более - Высота, мм, не более |
695 785 325 550 |
Масса, кг, не более: - без колес - с колесами Ø60 мм |
22,5 24,0 |
* Пределы регулирования сварочного тока (напряжения) определяются сварочным вы-прямителем, совместно с которым работает полуавтомат. В таблице в качестве сварочного выпрямителя приведены данные выпрямителя ВДУ-608 У3. ** Имеется два диапазона регулирования |
