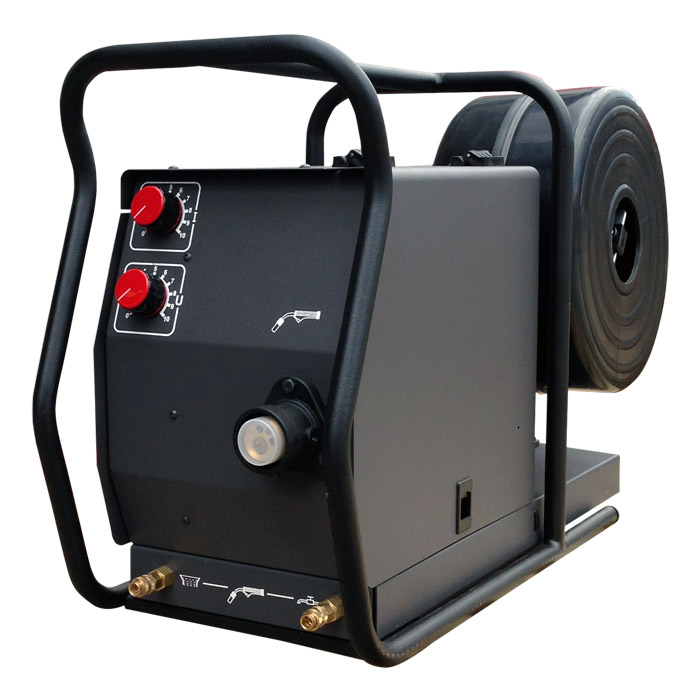

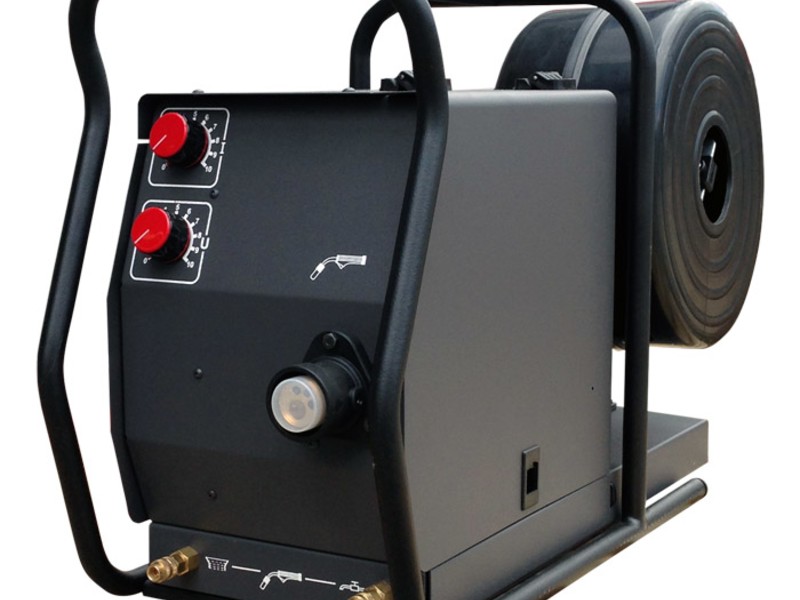

Подающий механизм ПДГО-515
ПДГО-515 в комплекте с источником для МИГ/МАГ сварки предназначен для полуавтоматической сварки плавящимся электродом, в среде защитных газов.
Сферы применения:
| • Автомобилестроение • Машиностроение • Кораблестроение |
• Строительство промышленных объектов
|
| Основные преимущества ПДГО-515: | |
| • Плавная регулировка выходного напряжения сварочного источника и скорости подачи электродной проволоки с подающего механизма. | • Наличие режимов заправки проволоки и проверки подачи газа. • Модернизированная плата управления. • Усиленный корпус. |
| • Обеспечивает стабилизацию скорости подачи сварочной проволоки, что позволяет производить качественную сварку на расстоянии до 30 метров от сварочного источника. | • Универсальное тормозное устройство, соответствует европейскому стандарту Обеспечивает установку кассеты (диаметром 300 мм) с проволокой весом 15 кг. |
| • Стабильная скорость подачи сварочной проволоки при длине шлейфа горелки 3…5 метров и изгибах шлейфа. | • Комплектуется адаптером для установки каркасных сварочных кассет с внутренним диаметром 180 мм. |
| • Автоматическое управление газовым трактом, сварочным источником и подающим механизмом посредством кнопки на горелке. | • Подключается к любому типу сварочных источников для МИГ/МАГ сварки производства «Фирмы СЭЛМА». |
| • Два режима сварки: «Длинные швы» (4-х тактный режим) и «короткие швы» (2-х тактный режим). | • Возможностью изменения диапазона регулировки скорости подачи проволоки, при замене ведущей зубчатой шестеренки. |
| • Наличие регулируемых режимов «Мягкий старт», «Время растяжки дуги», «Продувка газа до и после сварки». | |
Конструкция полуавтомата
• Прямое расположение евроразъема на корпусе подающего механизма, что обусловливает уменьшение нагрузки на подающий механизм и увеличивает работоспособность горелки.
• Комплектуется адаптером для установки каркасных сварочных кассет с внутренним диаметром 180 мм.
• Применены метизы для крепления деталей повышающие жесткость конструкций.
• Установлен 2-х ступенчатый двигатель SSJ-21, который обеспечивает стабильную подачу проволоки.
• В конструкции предусмотрен лючок для обслуживания газового клапана ,без разборки полуавтомата.
• Защитные дуги корпуса полуавтомата. Повышенная защита корпуса и панели управления от ударов и падений.
По дополнительному заказу укомплектовывается:
• комплектом деталей и комплектующими для установки полуавтомата на колеса;
• быстроразъемными соединителями для подсоединения водоохлаждаемых горелок и штуцерами для подсоединения шлангов системы охлаждения горелки;
• датчиком расхода охлаждающей жидкости FL 2000 фирмы «СЕМЕ» (для водоохлаждаемых горелок);
• пластиковым кожухом для защиты кассет со сварочной проволокой;
• стаканом с крепежными элементами для возможности установки полуавтомата на специализированную телегу или специализированную турель;
• газовым клапаном с увеличенным диаметром прохода (4 мм);
• ЦПД (Служит для снижение количества проводов в кабеле управления с 7-ми шт. до 4 шт, для защиты от :коротких замыканий в кабеле, электростатических разрядов, возможных перенапряжений в кабеле).
| Технические характеристики | |
| Наименование параметра | Норма |
| Напряжение питающей сети, В, (f=50Гц) | 27 |
| Количество роликов, шт. | 2 |
| Номинальный сварочный ток, А | 500 |
| Номинальный режим работы (ПВ), % | 60 |
| Пределы регулирования сварочного тока, А (В зависимости от выбранного сварочного источника) | До 500 А |
| Диаметр стальной сплошной проволоки, мм | 1,0-2,0 |
| Диаметр порошковой проволоки, мм | 1,2-2,0 |
| Пределы регулирования скорости подачи электродной проволоки, м/ч -При z*=35 -При z*=18 |
80-980 40-500 |
| Пределы регулирования времени предварительной продувки газа, с (только в режиме "Длинные швы") |
0,2-1,2 |
| Пределы регулирования времени продувки газа после сварки (защита сварочной ванны), с (только в режиме "Длинные швы") |
0,2-2,0 |
| Пределы регулирования времени задержки отключения выпрямителя (вылет проволоки), с | 0,2-1,5 |
| Пределы регулирования времени нарастания скорости подачи электродной проволоки от минимального до установленного значения (мягкий старт) | 0,2-2,0 |
| Тип разъема сварочной горелки | Евроразъем |
| Габаритные размеры, мм | 695х325х550 |
| Масса с колесами, кг. | 24,0 |
| Регулировка напряжения возможна только для выпрямителей, допускающих возможность дистанционной регулировки напряжения. *- типоразмер ведущей зубчатой шестеренки, установленной в механизме подачи проволоки. |
|
