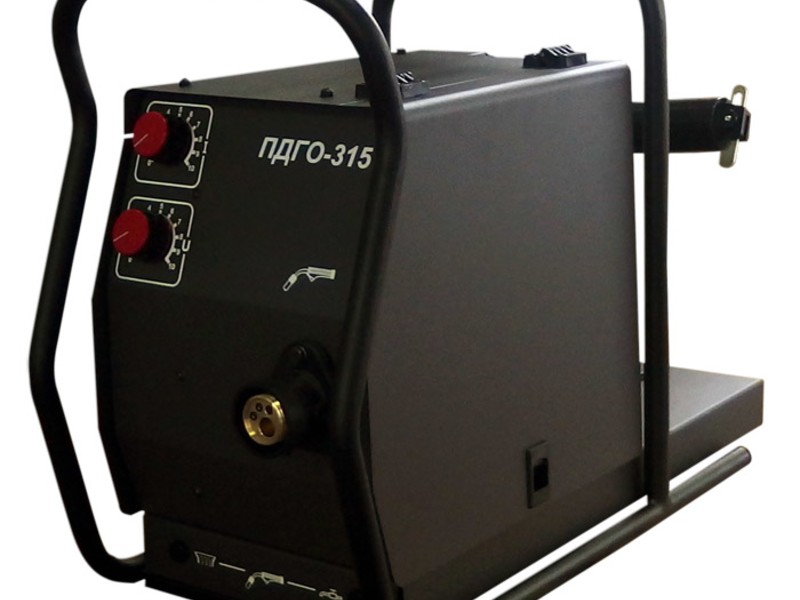

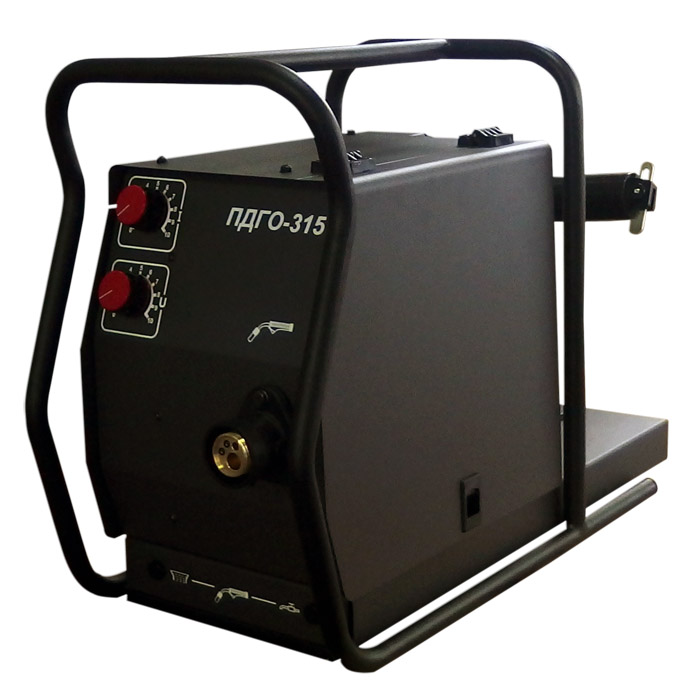

Подающий механизм ПДГО-315


Полуавтомат для дуговой сварки ПДГО-315 У3.1 предназначен для дуговой сварки изделий из малоуглеродистых и низколегированных сталей плавящимся электродом на постоянном токе в среде защитных газов. Полуавтомат имеет независимое, плавное регулирование скорости подачи электродной проволоки, которое регулируется ручкой потенциометра, расположенного на механизме подачи. Управление полуавтоматом осуществляется с помощью органов управления, расположенных на передней панели и в отсеке механизма подачи, а также от кнопки на горелке.

В данном исполнении полуавтомата на плате управления приводом подачи установлена электронная защита, которая ограничивает напряжение на двигателе при превышении номинального тока. Также на плате управления установлен плавкий предохранитель 10 А, который отключает цепь питания двигателя мотор-редкутора.



Полуавтомат имеет 3 режима работы: "Заправка проволоки", "Продувка газа" и "Сварка". В режиме "Сварка" полуавтомат обеспечивает:



- Возможность работать в режимах "Длинные (4Т)/ короткие швы (2Т)";

- Дистанционную регулировку выходного напряжения выпрямителя;

- Дистанционное включение/выключение выходного напряжения выпрямителя;

- Регулировку времени задержки отключения сварочного выпрямителя по окончании сварки ("Вылет проволоки");

- Регулировку времени изменения скорости подачи сварочной проволоки от минимального до установленного значения (" Мягкий старт");

- Регулировку времени продувки газа до и после сварк.



Технические характеристики



Наименование параметра Значение
Напряжение питания, В 27
Частота, Гц 50
Номинальный сварочный ток, А 315
Номинальный режим работы (ПВ) при цикле 10 мин., % 60
Пределы регулирования сварочного тока, А* 40-325
Диаметр стальной сплошной проволоки, мм 0,8-1,6
Диаметр порошковой проволоки, мм 1,2-2,0
Пределы регулирования скорости подачи электродной проволоки, м/ч 40-960
Пределы регулирования времени предварительной продувки газа, с
(только в режиме "Длинные швы")
0,2-1,2
Пределы регулирования времени продувки газа после сварки (защита сварочной ванны), с
(только в режиме "Длинные швы")
0,2-2,0
Пределы задержки времени отключения выпрямителя (вылет проволоки), с 0,2-1,5
Пределы регулирования времени нарастания скорости подачи электродной проволоки от минимального до установленного значения (мягкий старт), с 0,2-2,0
Габаритные размеры (с колесами установленными на изделии):
- Длина:
  - без кассеты со сварочной проволокой, мм, не более
  - с кассетой, мм, не более
- Ширина, мм, не более
- Высота, мм, не более


695
785
325
550
Масса, кг, не более:
- без колес
- с колесами

22,5
24,0
* - Пределы регулирования сварочного тока (напряжения) определяются сварочным выпрямителем с которым работает полуавтомат. В таблице в качестве сварочного выпрямителя приведены данные выпрямителя ВДГ-303-3 У3.
