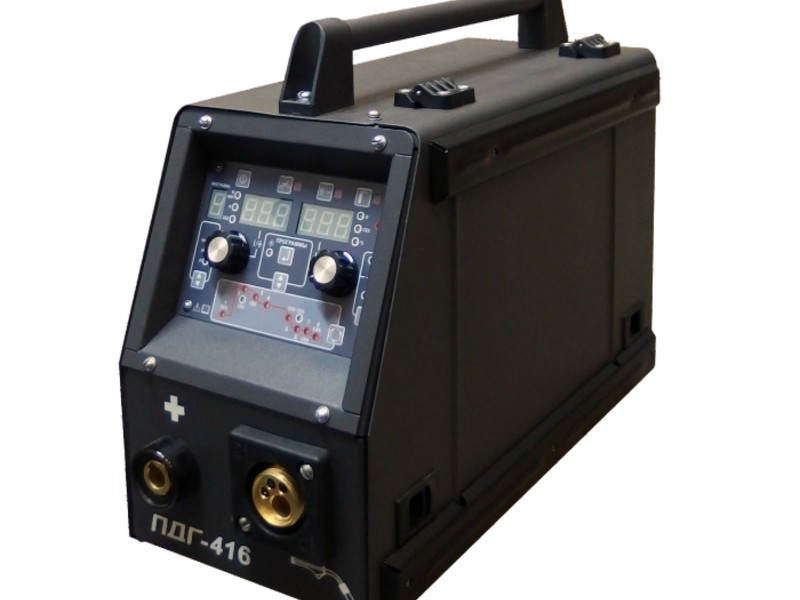

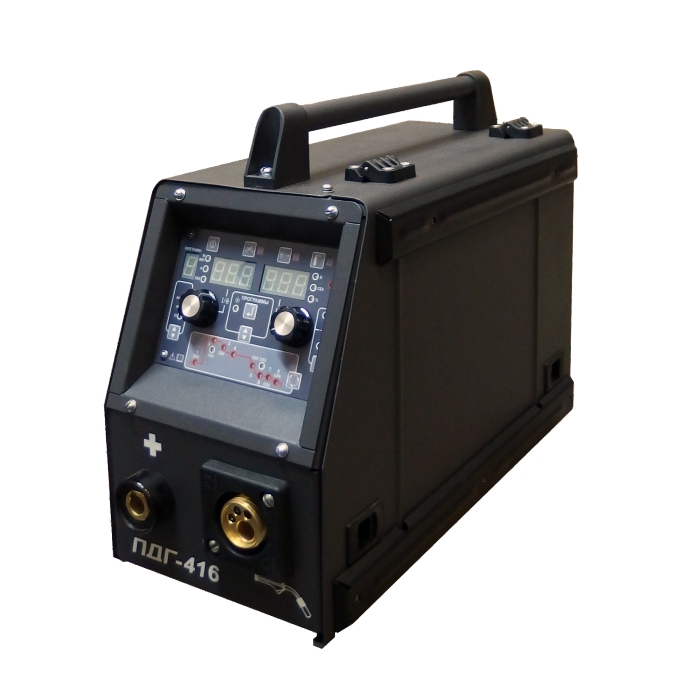

Подающий механизм ПДГ-416

Подающий механизм для дуговой сварки ПДГ-416, предназначен для дуговой сварки или наплавки изделий из малоуглеродистых и низколегированных сталей плавящимся электродом на постоянном токе в среде защитных газов.

Малый вес и габариты подающего механизма позволяют использовать его в работе связанной с частыми перемещениями сварочного персонала, характерным для судостроения, судоремонта, монтаже и ремонте металлоконструкций различного назначения.

Полуавтомат имеет независимое, плавное регулирование скорости подачи электродной проволоки, которое регулируется энкодером, расположенным на механизме подачи. Управление полуавтоматом осуществляется с помощью органов управления, расположенных на механизме подачи, и кнопки на горелке.

Отдельные модификации полуавтомата имеют 10 программ сварочных циклов с запоминанием в энергонезависимой памяти.

Для ограничения изменения параметров сварочных циклов введен режим "Инженерного меню".

Регулирование параметров происходит с помощью энкодеров. Энкодеры имеют тактильное переключение. Регулировка происходит двумя способами. Обычный – каждый щелчок энкодера изменяет значение параметра на одну единицу. Ускоренный – при быстром повороте энкодера, каждый его щелчок изменяет параметр на пять единиц.

Для удобства заправки проволоки подающий механизм оборудован светодиодной подсветкой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значения
Напряжение питания, В	42
Частота, Гц	50
Номинальный сварочный ток, А*	400
Номинальное сварочное напряжение, В*	42
Номинальный режим работы (ПВ) при цикле 10 мин., %**	100
Пределы регулирования сварочного тока, А*	80-500
Диаметр стальной сплошной проволоки, мм	0,8 - 1,4
Диаметр порошковой проволоки, мм	0,8 - 1,6
Пределы регулирования скорости подачи электродной проволоки, м/ч (м/мин)	60-960 (1-16) ?
Тип разъема горелки	КZ-2
Пределы регулирования времени предварительной продувки газа, сек	0,2-1,2
Пределы регулирования времени продувки газа после сварки (защита сварочной ванны), сек	0,2-2
Пределы регулирования времени задержки отключения выпрямителя (вылет проволоки), сек	0,2-1,5
Пределы регулирования времени нарастания скорости подачи электродной проволоки от минимального до установленного значения (мягкий старт), сек	0,2-2
Габаритные размеры:
С защитными дугами, мм:	560х215х355
Без защитных дуг, мм:	515х198х280
Масса подающего механизма:
С стальным корпусом – 12 кг	12,0
С стальным корпусом и защитными дугами	14,0
С алюминиевым несущим корпусом	9,5
С алюминиевым корпусом и защитными дугами	10,5
- Зависит от выбранного источника сварочного тока * - Перемежающий режим работы при цикле 10 мин без отключения первичной обмотки выпрямителя от сети во время паузы.
