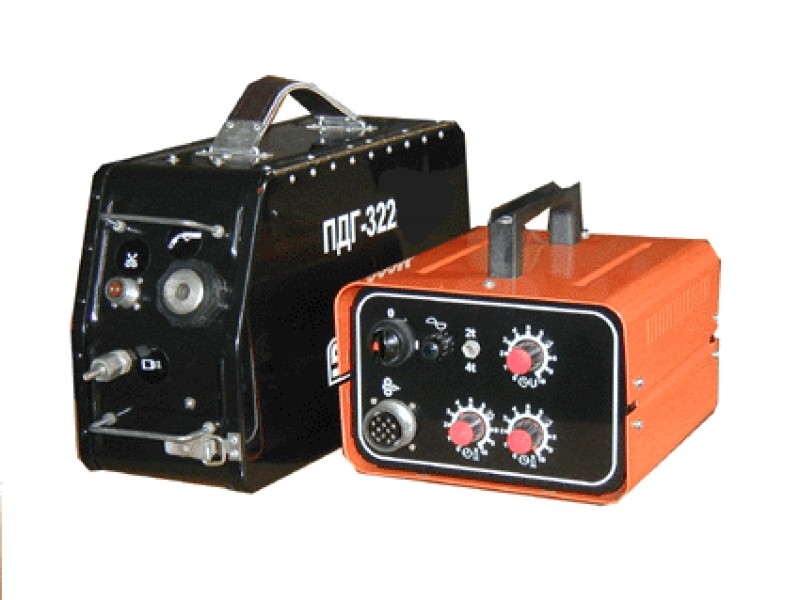

Подающий механизм ПДГ-322 с БУСП-06
ПДГ-322 с БУСП-06 предназначен для полуавтоматической сварки на постоянном токе плавящейся электродной проволокой в среде защитных газов.Может комплектоваться любым типом сварочных источников для МИГ/МАГ сварки.
ОСНОВНЫЕ ОСОБЕННОСТИ
• Плавное регулирование выходного напряжения сварочного источника и скорости подачи электродной проволоки с подающего механизма;
• Обеспечивает стабилизацию скорости подачи сварочной проволоки и обратную связь по напряжению на двигателе подачи сварочной проволоки, что позволяет производить качественную сварку на расстоянии до 30 метров от сварочного источника;
• Стабильная скорость подачи сварочной проволоки при длине шлейфа горелки 3…5 м и изгибах шлейфа;
• Применение 4-х роликового механизма подачи, обеспечивает повышенное тяговое усилие и возможность работы с горелками длиной до 5 м;
• Два режима сварки: «длинные швы» (4-х тактный режим) или «короткие швы» (2-х тактный режим);
• Продувка газа до и после сварки;
• Наличие регулируемых режимов «Мягкий старт» и «Время растяжки дуги»;
• Автоматическое управление газовым трактом, сварочным источником и подающим механизмом посредством кнопки на горелке;
• Шестеренчатое зацепление подающего и прижимного роликов;
• Тарированное усилие прижимного устройства;
• Подключение горелки с штырьевым подсоединением;
• Обеспечивает установку кассеты (диаметром 200мм) с проволокой весом 5 кг;
• Жесткая и ударопрочная конструкция корпуса подающего механизма.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Значение |
|
|
Напряжение питающей сети, В, (f=50Гц) |
2x380 |
|
|
Номинальный сварочный ток, А |
315 |
|
|
Количество роликов, шт. |
4 |
|
|
Диаметр электродной проволоки, мм |
0,8-1,4 |
|
|
Скорость подачи электродной проволоки, м\ч. |
70-930 |
|
|
Пределы регулирования времени предварительной продувки газа, сек, (только в режиме "Длинные швы") |
от 0,2 |
|
|
Пределы регулирования времени продувки газа после сварки (защита сварочной ванны), сек, (только в режиме "Длинные швы") |
от 0,2 |
|
|
Пределы регулирования времени задержки отключения выпрямителя (вылет проволоки), сек |
0,1-0,5 |
|
|
Пределы регулирования времени нарастания скорости подачи электродной проволоки от минимального до установленного значения (мягкий старт), сек |
0,5-4,0 |
|
|
Мощность электродвигателя подающего механизма, Вт |
65 |
|
|
Тип разъема сварочной горелки |
штырьевой |
|
|
Вместимость сварочной кассеты, кг |
5 |
|
|
Масса, кг |
|
|
|
Габариты, мм, |
|
|
