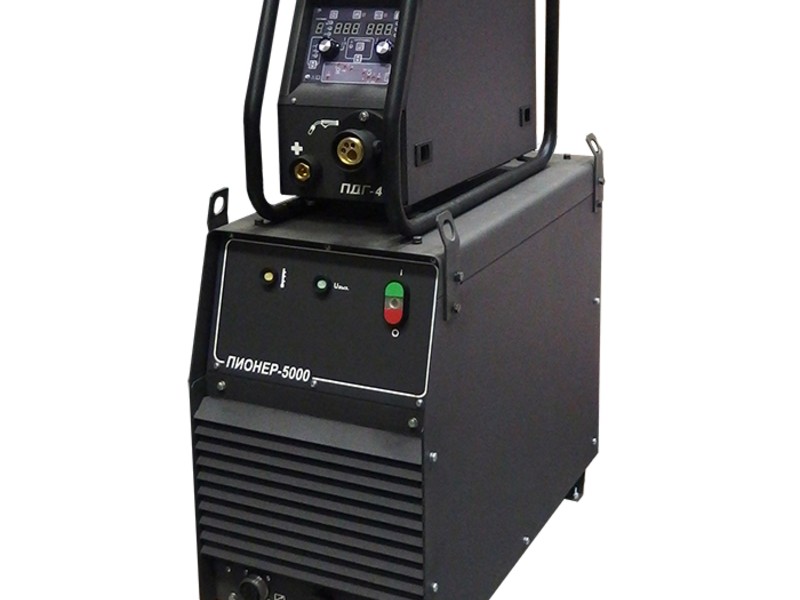

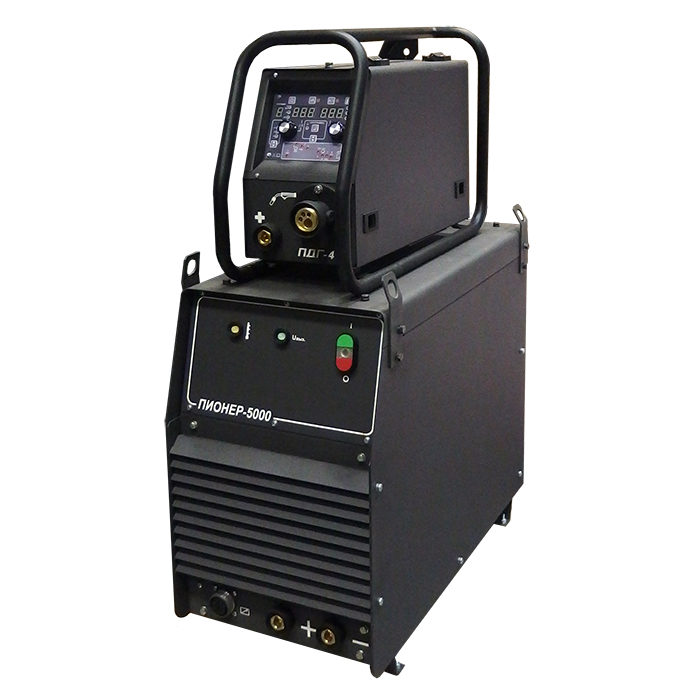

Пионер-5000 и ПДГ-416

Комплект ПДГ-416 и Пионер-5000, предназначен для дуговой сварки плавящимся электродом на постоянном токе в среде защитных газов изделий из малоугле¬родистых и низколегированных сталей. Полуавтомат имеет независимое, плавное регулирование скорости подачи электродной проволоки, которое регулируется энкодером, расположенным на механизме подачи. Управление полуавтоматом осуществляется с помощью органов управления, расположенных на механизме подачи, и кнопки на горелке.
Полуавтомат имеет 10 программ сварочных циклов с запоминанием в энергонезависимой памяти.
Для ограничения изменения параметров сварочных циклов введен режим "Инженерного меню".
Регулирование параметров происходит с помощью энкодеров. Энкодеры имеют тактиль-ное переключение. Регулировка происходит двумя способами. Обычный – каждый щелчок эн-кодера изменяет значение параметра на одну единицу. Ускоренный – при быстром повороте энкодера, каждый его щелчок изменяет параметр на пять единиц.

Полуавтомат имеет 5 режимов работы: "Заправка проволоки", "Продувка газа" и "Предварительная установка сварочных данных", "Сварка МИГ/МАГ", "Сварка ММА" и "Инженерное меню".

В режиме работы "Заправка проволоки" выполняется подача электродной проволоки. Для этого необходимо нажать и отпустить кнопку "Заправка проволоки" (поз.15 рис.2 прил.1), находящейся на передней панели механизма подачи. При этом не происходит подачи газа и включения сварочного выпрямителя.

Индикация включения данного режима происходит по индикатору "I" (поз.11 рис.2 прил.1) – «ЗПР»

В этом режиме возможна регулировка скорости подачи (от 0,5 до 10,0) м/мин. Данная регулировка проводится ручкой установки "U", контроль введется по индикатору "U"При включении, по умолчанию устанавливается скорость 2,0 м/мин.

Время подачи 30 сек отсчитывается от нажатия кнопки "Заправка проволоки" или последнего изменения скорости подачи.

Остановить подачу проволоки досрочно можно повторным нажатием кнопки "Заправка проволоки" или нажатием кнопки горелки.

В режиме работы "Продувка газа" выполняется подача газа через горелку. Для этого необходимо нажать и отпустить кнопку "Продувка" находящейся на передней панели механизма подачи. При этом не происходит подачи сварочной проволоки и включения сварочного выпрямителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПДГ-416

Наименование параметра	Значения
Напряжение питания, В	42
Частота, Гц	50
Номинальный сварочный ток, А*	400
Номинальное сварочное напряжение, В*	42
Номинальный режим работы (ПВ) при цикле 10 мин., %*	60
Пределы регулирования сварочного тока, А*	80-500
Диаметр стальной сплошной проволоки, мм	0,8-1,4
Диаметр порошковой проволоки, мм	-
Пределы регулирования скорости подачи электродной проволоки, м/ч (м/мин)	60-960 (1-16)
Тип разъема горелки	КZ-2
Пределы регулирования времени предварительной продувки газа, сек	0,2-1,2
Пределы регулирования времени продувки газа после сварки (защита сварочной ванны), сек	0,2-2
Пределы регулирования времени задержки отключения выпрямителя (вылет проволоки), сек	0,2-1,5
Пределы регулирования времени нарастания скорости подачи электродной проволоки от минимального до установленного значения (мягкий старт), сек	0,2-2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Пионер-5000

Наименование параметра	Единицы измерения	Режимы
Наименование параметра	Единицы измерения	MMA	MIG-МАG
Номинальное напряжение питающей сети трехфазного переменного тока	В	380
Частота питающей сети	Гц	3~50
Номинальный сварочный ток, при ПН=60% и длительности цикла 10 мин. *	А	500	500
Hоминальное рабочее напряжение	В	40	39
Hапряжение холостого хода, не более**	В	90	90
Наименьший сварочный ток, не более	А	50	50
Наибольший сварочный ток, не менее	А	500	500
Пределы регулирования рабочего напряжения	В	22-40	16,5-39
Коэффициент полезного действия, не менее	%	90	90
Потребляемая мощность, при номинальном токе, не более	кВА	25	25
Номинальный ток главных цепей автомата защиты (с характеристикой срабатывания электромагнитного расцепителя "D")	А	3

* - Перемежающий режим работы при цикле 10 мин без отключения первичной обмотки выпрямителя от сети во время паузы.
** - В режиме ММА напряжение холостого хода снижается до значения 12 В.
