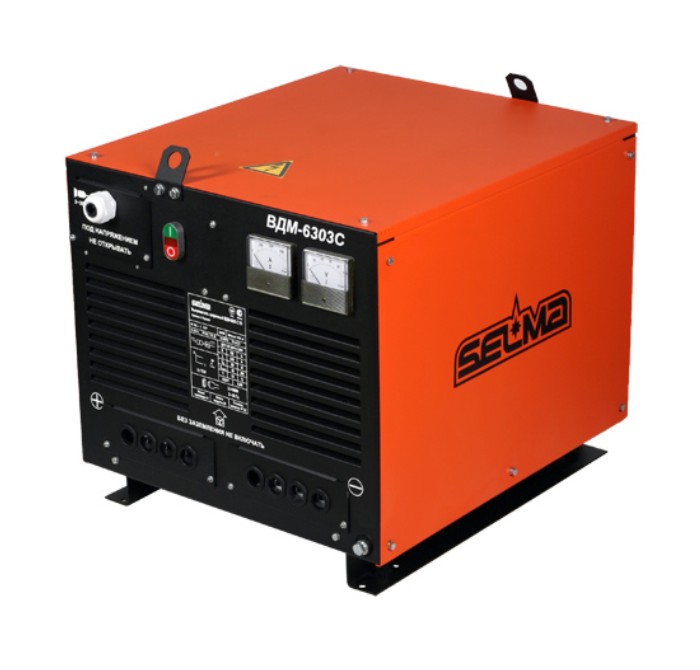

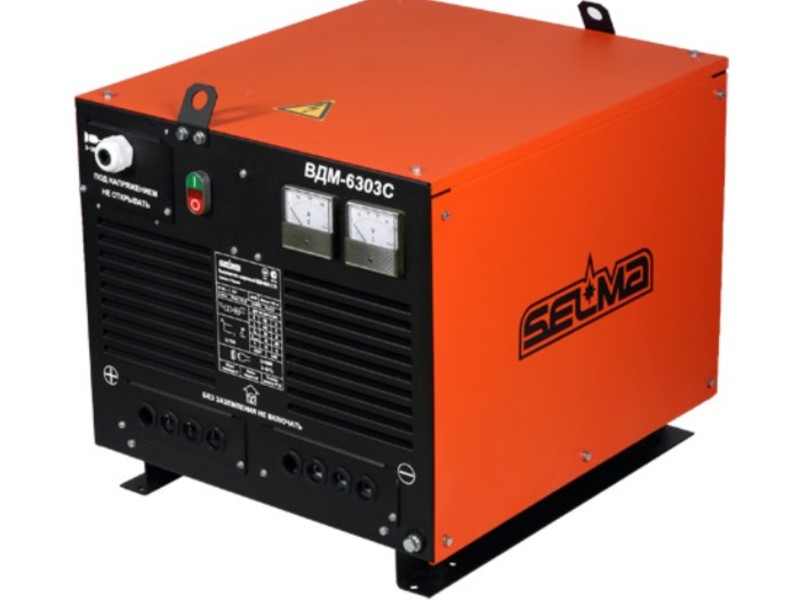

Многопостовой сварочный выпрямитель ВДМ-6303С


Выпрямитель сварочный многопостовой типа ВДМ-6303С предназначен для комплектации постов ручной дуговой сварки покрытыми электродами изделий из углеродистых и легированных сталей на постоянном токе.Выпрямитель может применяться в стационарных условиях в комплекте с балластными реостатами типа РБ – 302, РБ-306. Выпрямитель не регулируемый и имеет жесткую внешнюю характеристику.



ОСНОВНЫЕ ОСОБЕННОСТИ

• простая конструкция;
• высокая надежность и долговечность работы;
• индикация сварочного тока и напряжения;
• наличие автомата защиты сети;
• работает при температурах - 40°С до +50°С;
• простота обслуживания и ремонта;
• класс изоляции Н;
• максимально приспособлен для работы в тяжелых условиях эксплуатации;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наименование параметра

Значение

Напряжение питающей сети, В

3 х 380

Частота питающей сети, Гц

50

Номинальный сварочный ток, А ( при ПВ=100% )

630

Номинальный сварочный ток одного поста, А

315

Количество одновременно работающих постов, не более

4

Коэффициент одновременности работы постов, не более

0,5

Номинальное рабочее напряжение, В

60

Напряжение холостого хода, В не более

75

Потребляемая мощность при номинальном токе ,кВа, не более

46

Диаметр электрода, мм

3 - 6

Габаритные размеры, мм, не более

700х600х630

Масса, кг, не более

196
