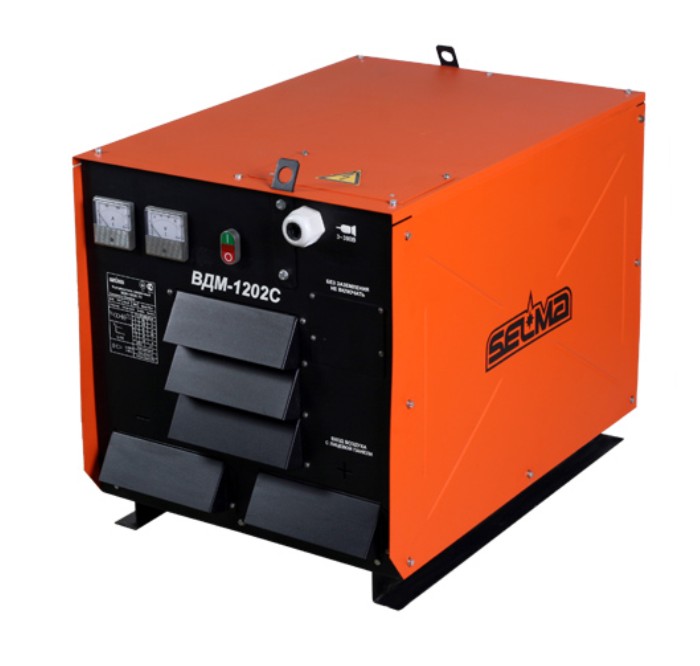

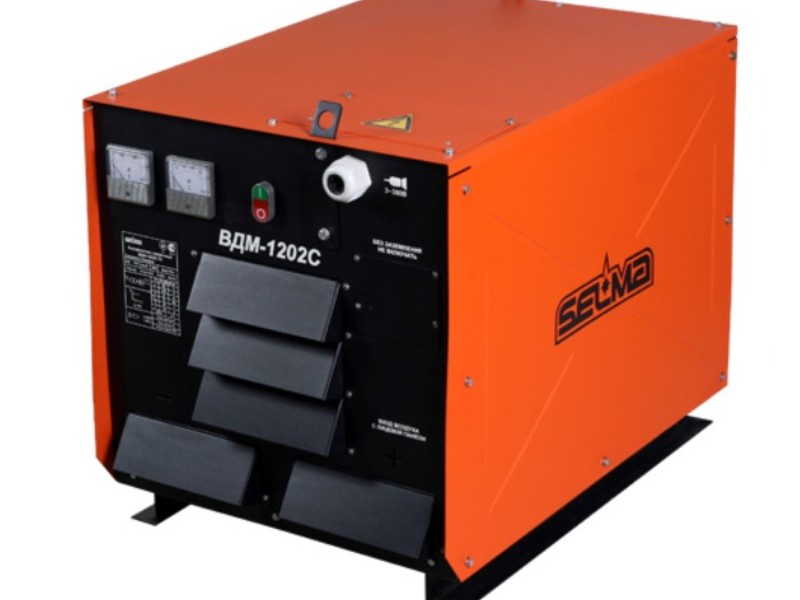

Многопостовой сварочный выпрямитель ВДМ-1202С
Многопостовой сварочный выпрямитель типа ВДМ-1202С предназначен для комплектации сварочных постов ручной дуговой сварки покрытыми электродами изделий из углеродистых и легированных сталей на постоянном токе. Выпрямитель не регулируемый и имеет жесткую внешнюю характеристику. Регулирование сварочного тока производится для конкретного поста независимо с помощью балластного реостата. Выпрямитель состоит из мощного силового трансформатора, современного выпрямительного модуля на диодах с улучшенной системой воздушного охлаждения. Использование современной элементной базы и материалов позволило значительно уменьшить весогабаритные показатели, повысить срок службы и долговечность изделия, улучшить ремонтопригодность. По сравнению с аналогичными многопостовыми выпрямителями ВДМ-1202С отличается лучшими технико-экономическими показателями, современным дизайном, повышенным сроком службы.
ОСНОВНЫЕ ОСОБЕННОСТИ
• простая конструкция;
• высокая надежность и долговечность работы;
• индикация сварочного тока и напряжения;
• наличие автомата защиты сети;
• работает при температурах - 40°С до +50°С;
• простота обслуживания и ремонта;
• класс изоляции Н;
• максимально приспособлен для работы в тяжелых условиях эксплуатации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра |
Значение |
Напряжение питающей сети, В |
3 х 380 |
Частота питающей сети, Гц |
50 |
Номинальный выпрямленный ток, А |
1250 |
Номинальное рабочее напряжение, В |
63 |
Режим работы |
продолжительный |
Количество сварочных постов, не более |
8 |
Коэффициент одновременности работы постов, не более |
0,5 |
Номинальный сварочный ток поста, А, не более (при работе с балластным реостатом) |
315 |
Напряжение холостого хода, В, не более |
75 |
Крутизна наклона внешних характеристик, В/А, не более |
0,010 |
Коэффициент полезного действия, не менее, % |
90 |
Потребляемая мощность, при номинальном токе, кВА, не более |
96 |
Диаметр электрода, мм |
3-6 |
Масса, кг, не более |
295 |
Габаритные размеры, мм |
790х640х730 |
