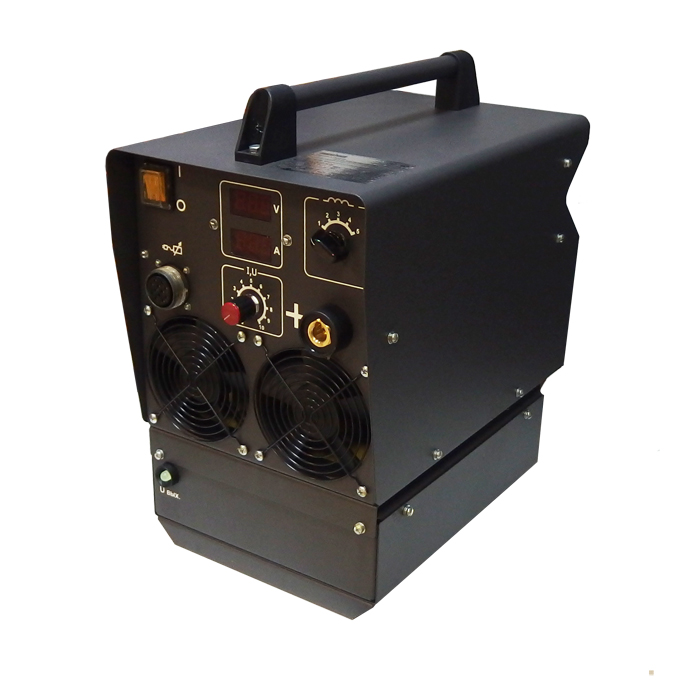

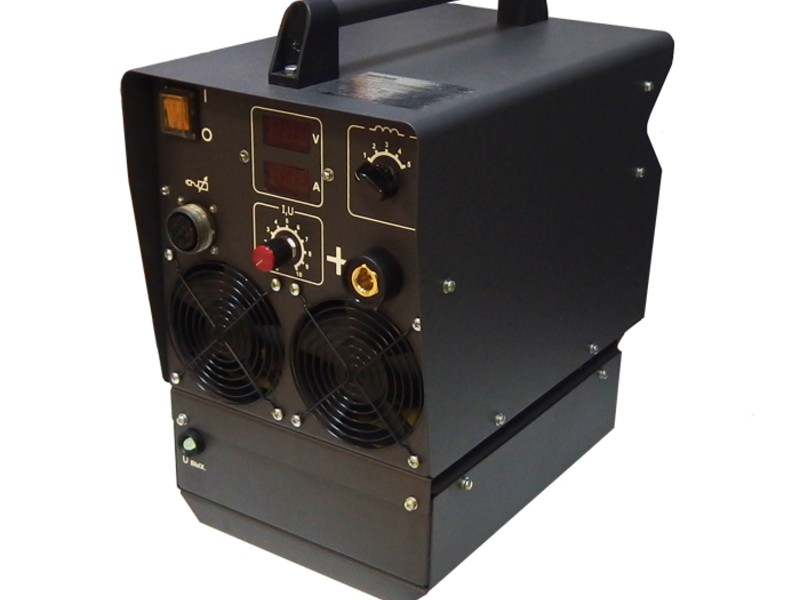

Конверторный источник питания КСУ-320
Конверторные сварочные источники типа КСУ-320 предназначены для механизированной сварки в защитных газах на постоянном токе сталей сплошными и порошковыми проволоками диаметром (1,0-1,6) мм и ручной дуговой сварки.
Преимущества:
• Конверторные источники питания КСУ-320 схемотехнически являются цифровыми конверторами на основе IGBT-модулей, предназначенными для работы от электрической сети постоянного тока напряжением 45…90В. В качестве источника питания используются многопостовые сварочные выпрямители типа ВДМ.
• По спецзаказу конверторы могут поставляться с выносными источниками питания, представляющими собой неуправляемый выпрямитель и низкочастотный трансформатор. В этом случае, они могут питаться от стандартной сети напряжением 380В.
для механизированной и ручной дуговой сварки
КСУ-320
• Особенностью конструкции конверторов КСУ-320 является использование нескольких микропроцессоров для управления сварочным процессом. Это резко повышает возможности источника в части программирования режимов сварки. Возможно программирование режимов сварки по спецзаказам. Конвертор КСУ-320 является цифровым, поэтому повторяемость сварочных свойств на них чрезвычайно высокая.
• Особенностью конструкции новых конверторов КСУ-320 является новый корпус с более удобным подключением силовых кабелей на задней панели, наличие индикаторов тока и напряжения на передней панели, вынесенный переключатель индуктивности на 5 положений, наличие регуляторов времени горячего старта и величины тока короткого замыкания.
• Климатическое исполнение КСУ-320– У3 (+40…-40 градусов).
• Технологической особенностью источников КСУ-320, кроме ручной дуговой сварки, является работа в широком диапазоне напряжений на дуге при механизированной сварке в защитных газах (16-30 В) и токах дуги (от 80 А). Это позволяет выполнять сварку корневых, с формированием обратного валика (на весу), заполняющих и облицовочных слоев шва.
• Технологической особенностью инверторов КСУ-320 является возможность использования для механизированной сварки любых проволок – сплошного сечения, металлопорошковых и порошковых, включая самозащитные.
• На конверторе КСУ-320 имеется ручка регулировки индуктивности сварочной цепи на 5 положений, которая предназначена для компенсации индуктивного сопротивления сварочного кабеля и стабильной работы инвертора в широком диапазоне токов.
• Конвертор КСУ-320 имеет режим предустановки сварочного тока (в режиме ММА) и напряжения (в режиме МИГ/МАГ). При механизированной сварке на индикаторе сварочного напряжения индицируется величина предустанавливаемого напряжения, в режиме РД предустанавливается величина сварочного тока. При сварке во всех режимах индицируется величина текущих значений тока и напряжения. При завершении сварки, индикатор тока и напряжения в мигающем режиме показывает соответствующие значения.
• Конвертор КСУ-320 в режиме ручной дуговой сварки имеет раздельные регулировки «Горячий старт» и «Ток короткого замыкания» (в иностранной терминологии - Arc Force), а также программно реализована функция Antistick (включена постоянно).
• Конвертор КСУ-320 имеет встроенный блок снижения напряжения при ручной дуговой сварке.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра | Единицы измерения | Режимы сварки | |
РД | МП, МПС, АПИ, АПГ | ||
Номинальное напряжение питающей сети | В | 45…90 | |
Номинальный сварочный ток при ПН=60% | А | 320 | |
Напряжение холостого хода | В | 45-90 (определяется источником питания) | |
Наименьший сварочный ток | А | 30 | 80 |
Наибольший сварочный ток, не менее | А | 320 | |
Пределы регулирования напряжения на дуге | В | 14-32 | |
КПД, не менее | % | 90 | |
Рабочая частота | кГц | 18 | |
Пределы регулирования времени горячего старта | с | 0-1 | - |
Диапазон регулирования коэффициента короткого замыкания | 1-2 | - | |
Степень защиты | IP23 | ||
Класс изоляции | Н | ||
Габаритные размеры (Д х Ш х В) | мм | 390 х 260 х 350 | |
Масса | кг | 18 |
