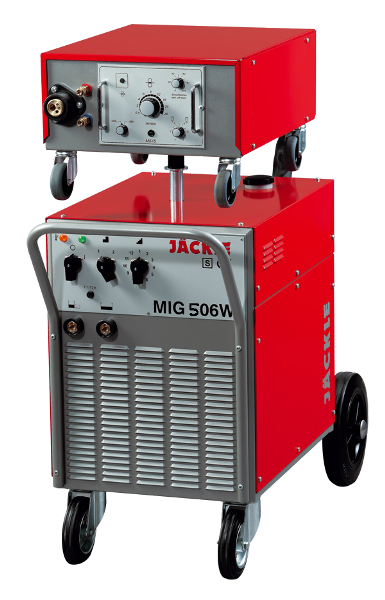

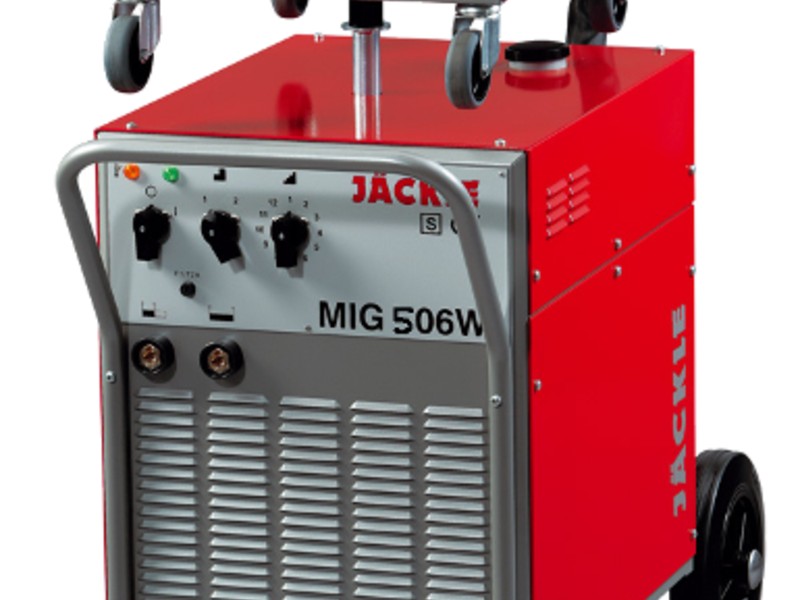

Jäckle MIG 506 — Сварочный полуавтомат со съемным механизмом подачи проволоки


Сварочные аппараты MIG 506 были специально разработаны для применения в промышленной отрасли. Их оснащение и функциональность рассчитаны для профессионального использования.

   Аппарат  оснащён большими колёсами для удобства его перемещения и устойчивым стальным корпусом. Выключатель и органы управления находятся в защищённой от пыли месте.

  • 2 грубой степени, 12 степеней тонкой настройки;
  • 2 дроссельных выхода для подгонки к сварочному заданию (дуга струйного переноса и короткая);
  • управление MS15 в виде компактного, легко меняемого блока управления;
  • Функции: скорость подачи проволоки (постоянно регулируемое), протягивание проволоки, время обратного прожига проволоки, такт 2/4, заправление проволоки (без тока и газа);
  • бесшумный вентилятор с термостатической регулировкой для конструкций с охлаждением газом.
  • переключатель и управление в защищенном от пыли месте;
  • наглядная и удобная в пользовании конструкция;
  • термическая защита от перегрузок;
  • евроразъём для сварочной горелки;
  • Корпус подающего механизма DVK4 (в горизонтальном исполнении) с высокопроизводительной подачи проволоки, 4-х роликовый подающий агрегат, мощность двигателя 140 Вт, скорость подачи 0,5 - 24 м/мин, диаметр проволоки 0,8 - 1,6 мм;
  • Промежуточный шланговый пакет длиной 30 м; управление MS15 осуществляется компактным сменным блоком управления;

Опции:

  • управление MSE2 автоматикой включения при помощи одной ручки и индикатор ампервольтметра (переключаемая скорость подачи проволоки);
  • цифровой ампервольтметр DAVM3;
  • Находящееся в вертикальном положении удобное и легкое устройство подачи для проволоки DVK3;

Модель

MIG 506

напряжение сети, 50Гц

400В, 3 фазы

максимальное энергопотребление

28 кВA

предохранители

32 A плавкие

КПД

0,8

диапазон установок

60 – 500 A

рабочее напряжение

17 – 39 В

напряжение холостого хода

23 – 61 В

ПВ     45(60)% (при 40 °С)

440 А/36 В

ПВ    80(100)% (при 40 °С)

320 A / 30В

тип защитных устройств

IP 22

тип изоляции

H ( 180° C )

тип охлаждения

F

вес с подающим механизмом

193 кг

Габаритные размеры Д х Ш х В мм

1040 х 460 х 1040
