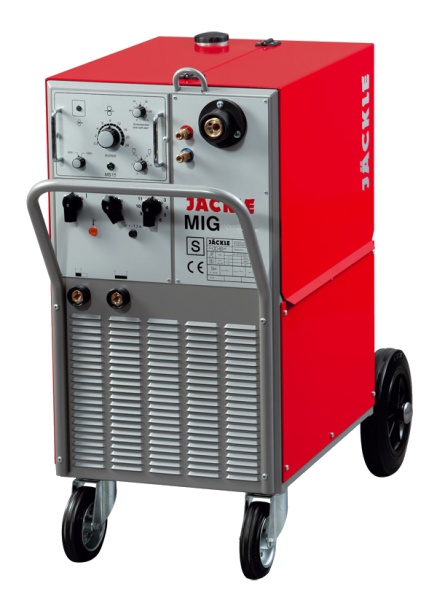

Jäckle MIG 505 — Сварочный полуавтомат с воздушным охлаждением


Сварочные аппараты MIG 505 были специально разработаны для применения в промышленной отрасли. Их оснащение и функциональность рассчитаны для профессионального использования.

  Аппарат оснащён большими колёсами для удобства его перемещения и устойчивым стальным корпусом. Выключатель и органы управления находятся в защищённой от пыли месте.

  • 2 ступени грубой настройки, 12 степеней тонкой настройки;
  • высокопроизводительная подача проволоки, 4-х роликовый подающий механизм, мощность двигателя 140 Вт, скорость подачи 0,5 - 24 м/мин, диаметр проволоки 0,8 - 1,6 мм;
  • 2 дроссельных выхода для подгонки к сварочному заданию (дуга струйного переноса и короткая);
  • управление MS15 в виде компактного, легко меняемого блока управления;
  • Функции: скорость подачи проволоки (постоянно регулируемое), протягивание проволоки, время обратного прожига проволоки, такт 2/4, заправление проволоки (без тока и газа);
  • бесшумный вентилятор с термостатической регулировкой для конструкций с охлаждением газом.
  • переключатель и управление в защищенном от пыли месте;
  • наглядная и удобная в пользовании конструкция;
  • термическая защита от перегрузок;
  • евроразъём для сварочной горелки;

 Опции:

  • управление MSE2 автоматикой включения при помощи одной ручки и индикатор ампервольтметра (переключаемая скорость подачи проволоки);
  • цифровой ампервольтметр DAVM3;

Модель

MIG 505

напряжение сети, 50Гц

400В, 3 фазы

максимальное энергопотребление

28 кВA

предохранители

32 А

КПД

0,8

диапазон установок

60-500 А

рабочее напряжение

17-39 В

напряжение холостого хода

23-61 В

ступени напряжения

24

ПВ                           25(40 °С)




60 (45)%

440 A / 36 В

100 (80)%

320 A / 30 В

тип защитных устройств

IP 22

тип изоляции

H ( 180° C )

тип охлаждения

F

вес с охлаждением водой

167 кг

габаритные размеры Д х Ш х В мм

1040 х 460 х 905
